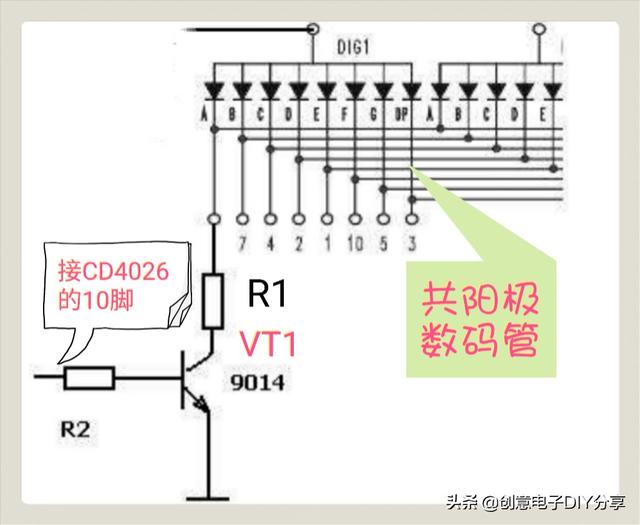

图中电阻R2左端接CD4026的10脚（即a端）。三极管VT1用来倒相。其集电极通过电阻R1接共阳极数码管的a端。这样CD4026的10脚为高电平时。VT1导通。共阳极数码管的a段即可点亮。我们只要将CD4026的b～g端分别接一个三极管倒相。这样即可驱动共阳极数码管工作。
上图中只画出了CD4026的a端的接法。其b～g端与共阳极数码管的b～g端的连接方法与a端的接法相同。三极管VT可以选用9014或C945。R1和R2的阻值应根据CD4026及共阳极数码管的工作电压来选取。
其他观点：
我们知道数码管要想显示亮度高、稳定性好一般都要用数码管驱动芯片来点亮数码管。常见的数码驱动芯片有许多。例如CD4511、74HC138、74HC595、74LS164等都能对数码管进行驱动。题主提到的一款CD4026芯片也是具有七段译码功能的芯片。这种芯片通常为共阴极七段LED数码管显示提供输入信号。那么它如何来驱动共阳极数码管呢？下面我想和朋友们对这个问题来说说我的看法。
剖析共阳极数码管

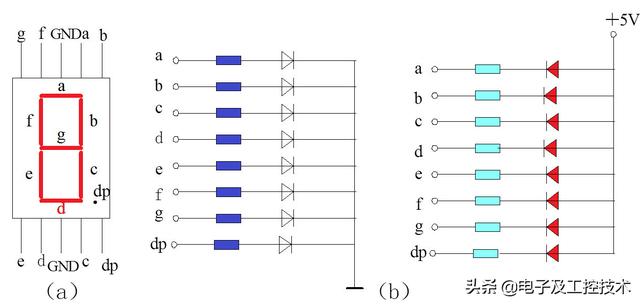

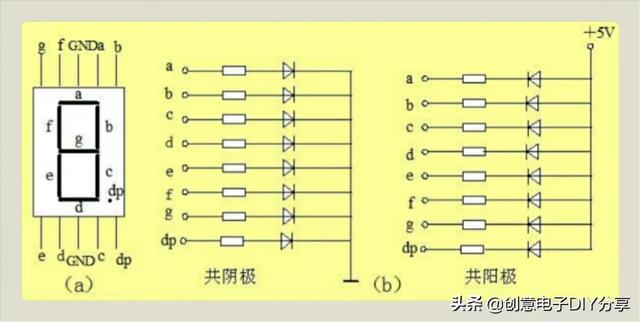

我们从共阳极数码管结构图中可以知道要使共阳极数码管点亮。所对应的段码必须是低电平才能点亮。比如数码管要显示一个“8”字。那么七段码必须都为低电平。这样电流才能通过公共端“COM”口所接的电压的正极“灌”进到每个段码中。这样段码才能点亮。这是共阳极数码管显示的原理。

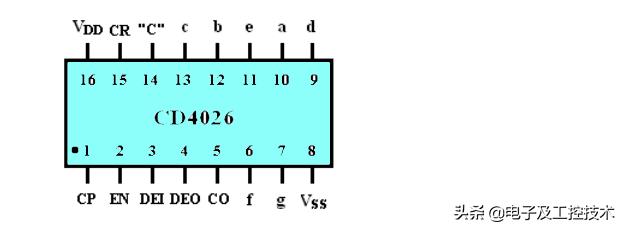

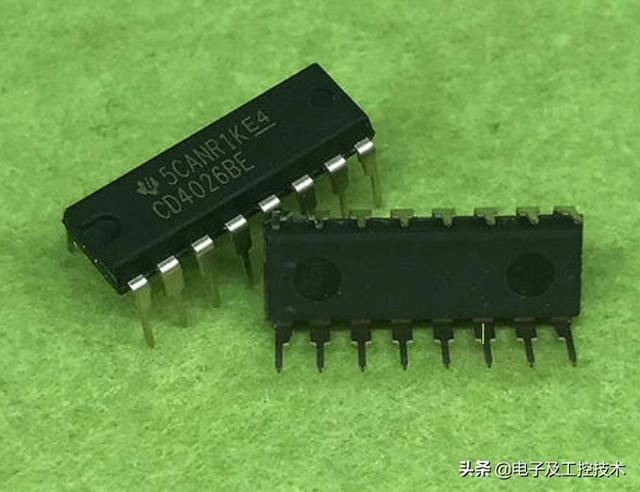

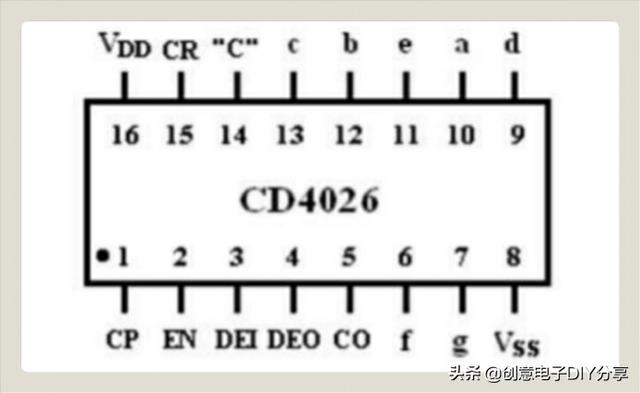

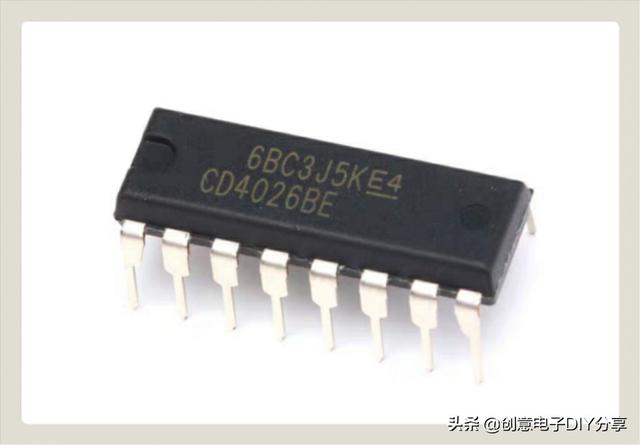

CD4026芯片的剖析
CD4026的输出端直接与LED数码管的abcdefg引脚相连接。输出的是高电平有效。

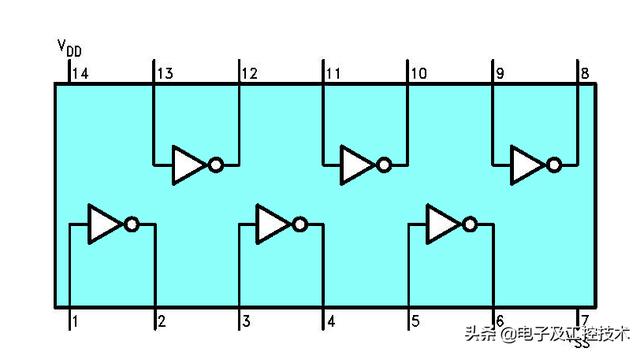

用反相器CD4069来驱动共阳数码管
为了能够驱动共阳数码管。我们可以在芯片CD4026与数码管之间在添加一片CD4069
反相器来实现电平的转换。这样才能驱动共阳数码管否则是无法驱动的。主要是因为电平不“匹配”。为了达到两者电平的“匹配”必须用反相器来实现。
以上就是我对这个问题的回答。欢迎朋友们参与讨论。敬请关注电子及工控技术。欢迎大家转载。点赞！
