CAD标注角度该如何操作？CAD标注角度的快捷键是什么？

试试语音读文章

热门回答：

想要学习CAD的小伙伴或者是已经从事CAD的小伙伴都或多或少的知道。在我们绘制图纸的时候经常绘制角度。可以说在图纸文件上绘制角度是经常发生的。你们都知道怎么在CAD图纸上绘制角度吗？不知道的仔细看了。下边小编就给大家演示一下！

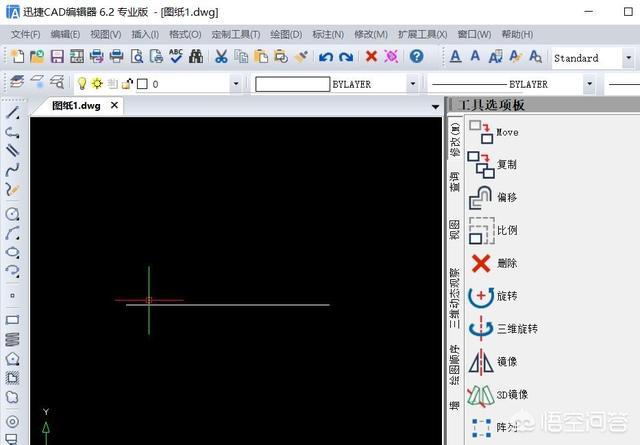

第一步：打开我们桌面上的迅捷CAD编辑器软件。进入到该界面当中。在CAD绘制窗口中我们先画一条直线作为参照。

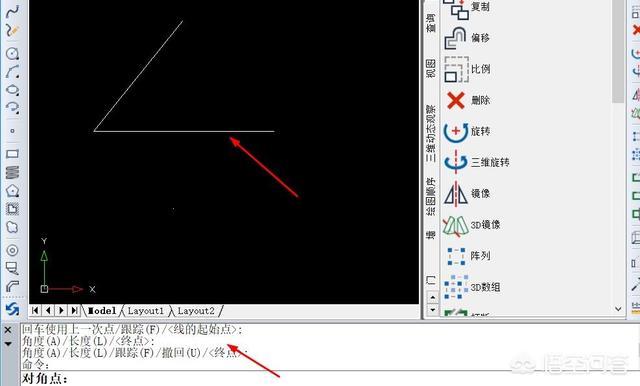

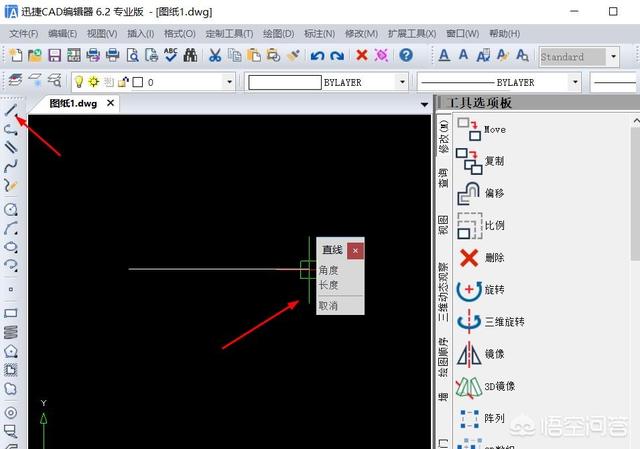

第二步：再次选择直线命令图标。并且点击“Enter”键使用上一点作为线的起点。此时在你画直线的旁边会出现“角度、长度、终点”命令字样。

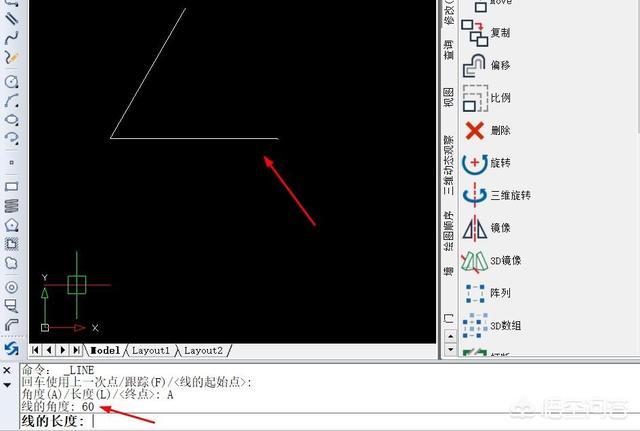

第三步：我们在“角度、长度、终点”命令行后输入命令“A”。在下边的选框内会出现“线条的角度”命令。我们这里选择输入角度为60 °,之后会出现命令“线的长度”。

第四步：我们在“线的长度：”命令后随机输入任意数字。然后点击“Enter”键。即绘制好一个角度为60°的角。

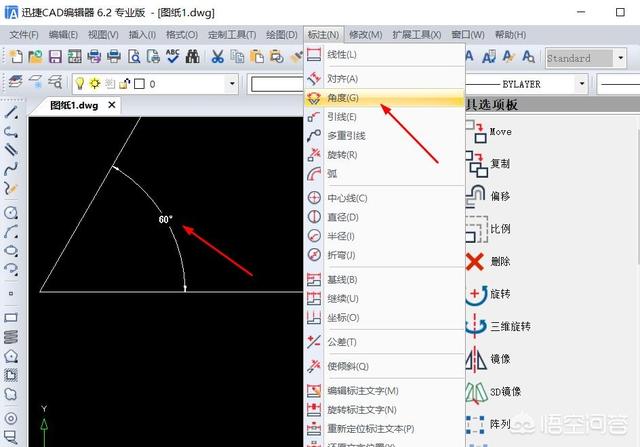

第五步：此时我们可以点击CAD软件顶部的“标注-角度”。然后按照命令指示。移动光标选择好角度尺寸标注的2条直线。即角度标注的两条边。此时角度标注就完成了。

以上就是在CAD制图软件中画cad角度。并且做cad角度标注的具体操作方法。非常的实用方便。有兴趣的小伙伴们快来试一下吧！

其他观点：

您好。很高兴回答这个问题。

我读大学的时候学的也是机械专业。当时学的是《模具设计与制造》和《机械设计与自动化》的专业。毕业之后也是一直从事模具行业的工作。对机械行业而言。CAD等计算机辅助设计软件是每个合格工程师所具备的技能。所以。针对CAD应用中角度标注的问题。借助此次机会来分享交流一下个人经验。希望可以对你有所帮助。

我基于AutoCAD2007版本软件加载燕秀工具箱后。针对“角度标注”的方法。我分别从两个方面来简单汇总：

方法一：借助AutoCAD原始标注方式：

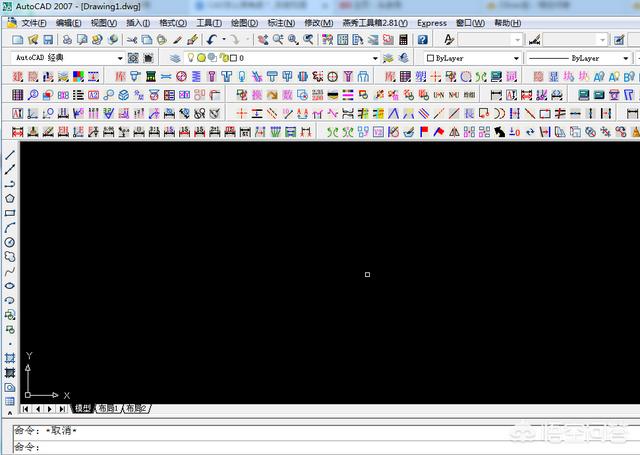

1.打开AutoCAD应用软件（如下图所示）。

2.使用直线工具分别画出两条直线组成的角度图形。

a.可能有些同学对于角度的画法还不太熟悉。在这里我来详细介绍一下

b.输入L命令。按空格键。输入线段长度值50

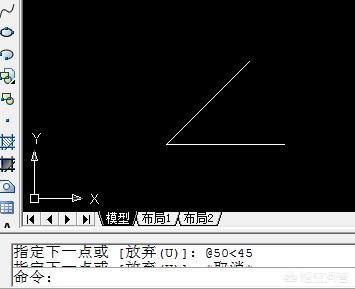

c.再次输入另外一条同等长度的线段：按Enter键重复直线的命令操作。此时。用鼠标点击选中第一条直线的起点。输入@。下一步输入50。再按键盘上面的Tab键切换指定两直线的角度值45（这里以45度的角度作为指导案例）,在这里一定要注意。在角度的画法“逆时针为负值。顺时针为正值”

d.这样。角度为45度的两线段组成的一个夹角就完成了（详见下图所示）

3.我们现在就可以对这个角度。来进行角度的标注了

a.点击CAD角度标注图标

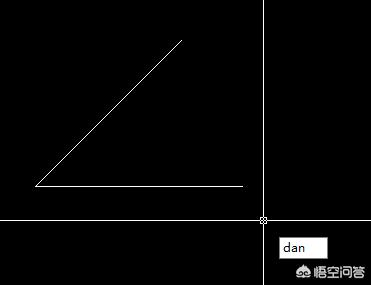

或者。在CAD系统对话框内输入角度标注的快捷键“dan”。按空格或Enter键。依次点击两条线段

b.再两条线段之间的合适区域点击鼠标左键。来放置角度标注的位置即可（如下图所示）

方法二：基于AutoCAD软件加载燕秀工具箱的快捷键：

1.打开CAD软件。应参考方法一的步骤来画一个45度的线段角度

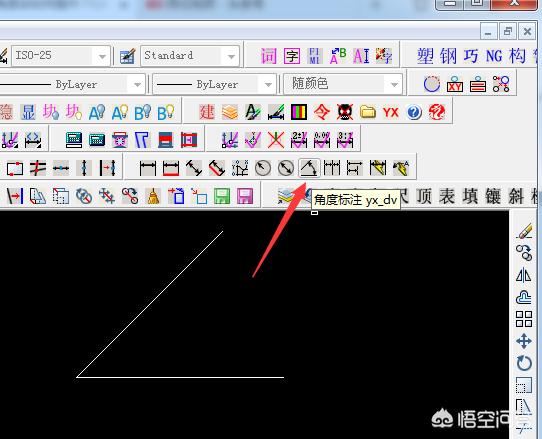

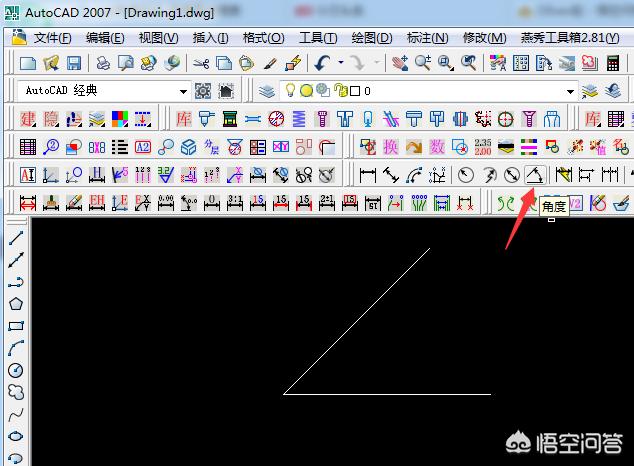

2.点击“燕秀工具箱的角度标注图标”

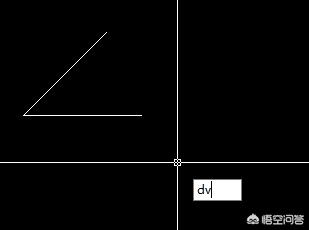

或者直接在CAD系统对话框内输入角度标注的快捷键“dv”。直接调用角度标注的工具（如下图所示）

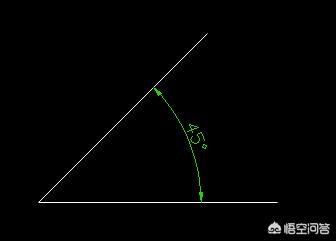

3.再两条线段之间的合适区域点击鼠标左键。来放置角度标注的位置即可（如下图所示）

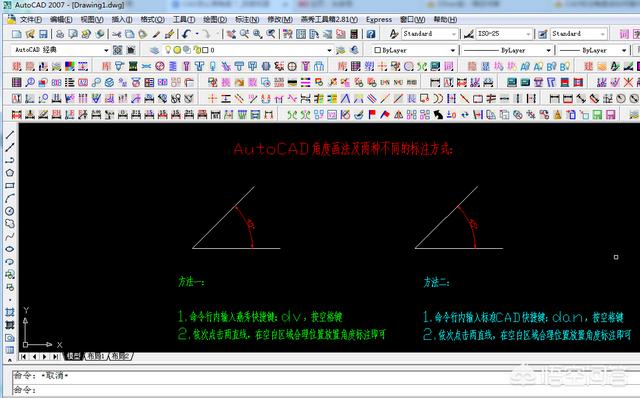

以上就是此次针对“CAD角度标注”两种不同的具体方法。以及对应角度标注的快捷方式。我又简单做了汇总（如下图所示）：

现在有很多小伙伴在自学。但是一个人的能力总是有限的。遇到问题没人帮你解决。平时工作中我们也可以多加入一些学习交流的群。以及多去一些论坛逛逛也是很好的方法。

以上就是个人总结的具体操作方法。希望对你有所帮助。如有帮助。请转发、分享帮助更多有需要的人。

分享一句很好的励志格言给大家。也希望大家在生活、工作中遇到困难、瓶颈。不要气馁。要有“逆水行舟的决心”。坚持努力、克服困境。一定会有收获。

其他观点：

CAD角度快捷dan

输入dan空格。用鼠标左键单击两斜线然后拖动鼠标到适合位置单击左键
