一套监控系统包含哪些东西？

试试语音读文章

热门回答：

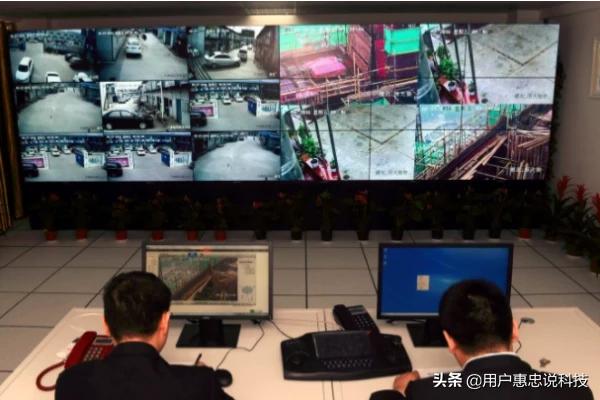

回答本行业问题。其实有很多人都在问。监控到底应该如何安装?一套监控系统包含了那些东西?通常一套完整的监控系统包含了前端各种摄像机、线路传输、终端控制和录像存储、大屏显示这几个部分。每个部分在设备选型上都非常的重要。合理的设备选型是保证监控画面稳定流畅的关键。

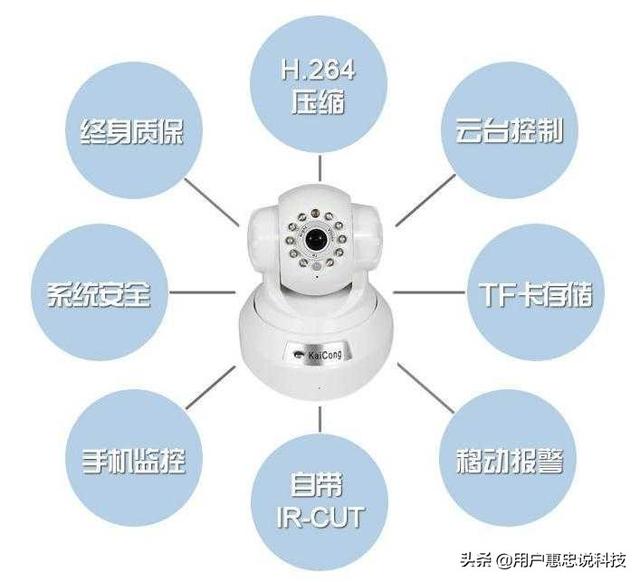

前端摄像机

线路传输部分

终端控制和录像存储

综上。一套完整的监控系统其实包含的东西还是比较多。小型的监控系统安装还是比较简单。会拉线、打水晶头就可以自己安装了。大型的监控系统就需要前期合理的规划设计。才能保证监控的稳定流畅。

个人浅见。欢迎指正交流。如果觉得有道理。请随手点赞关注吧。感谢！

关注智能化视野。分享更多知识。分享越多。收获越多!

其他观点：

一、监控系统的含义：监控系统又称之为闭路电视监控系统

典型的监控系统主要由前端音视频采集设备、音视频传输设备、后端存储、控制及显示设备这五大部分组成。其中后端设备可进一步分为中心控制设备和分控制设备。前、后端设备有多种构成方式。它们之间的联系(也可称作传输系统)可通过同轴电缆、双绞线、光纤、微波、无线等多种方式来实现。

二、监控系统的组成：

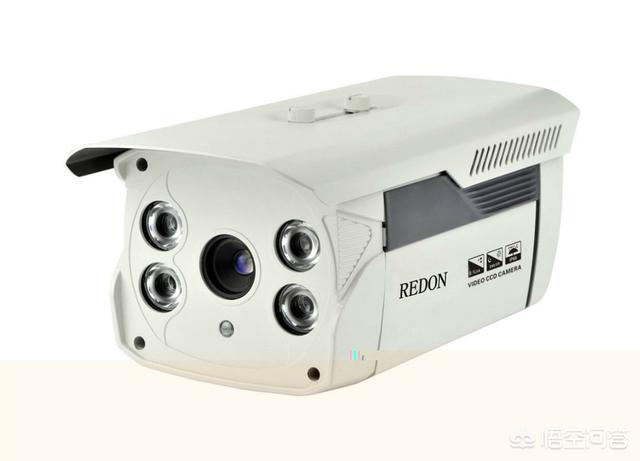

1、监控摄像头

⑴是一种半导体成像器件。具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。监控摄像机安全防范系统中。

⑵图像的生成当前主要是来自CCD摄像机。也可将存储的电荷取出使电压发生变化。具有抗震动和撞击之特性而被广泛应用。

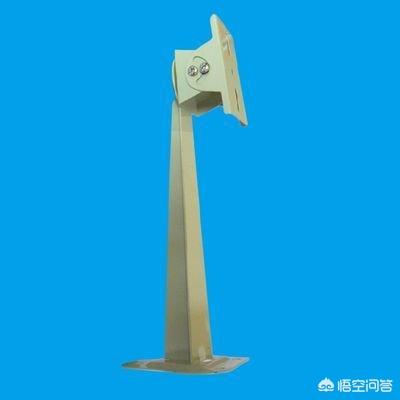

2、支架

⑵ 室外支架主要考虑负载能力是否合乎要求。再有就是安装位置。因为从实践中我们发现。很多室外摄像机安装位置特殊。有的安装在电线杆上。有的立于塔吊上。有的安装在铁架上等等由于种种原因。现有的支架可能难以满足要求。需要另外加工或定制。

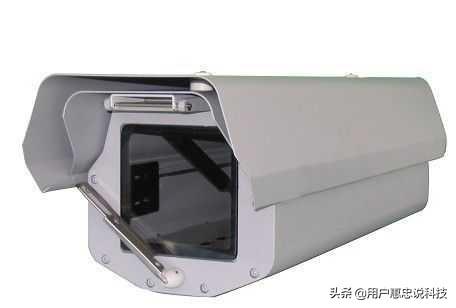

3、防护罩

⑵ 有的室外防护罩还带有排风扇、加热板、雨刮器。可以更好的保护设备。当天气太热时。排风扇自动工作;太冷时加热板自动工作;当防护罩玻璃上有雨水时。可以通过控制系统启动雨刮器。 挑选防护罩时先看整体结构。安装孔越少越利于防水。再看内部线路是否便于联接。最后还要考虑外观、重量、安装座等等。

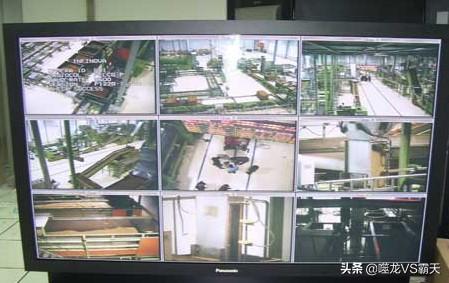

4、监视器（显示器）

⑴ 监视器是监控系统的标准输出。有了监视器我们才能观看前端送过来的图像。监视器分彩色、黑白两种。尺寸有9、10、12、14、15、17、21英寸等。常用的是14英寸。

⑵ 监视器也有分辨率。同摄像机一样用线数表示。实际使用时一般要求监视器线数要与摄像机匹配。 另外。有些监视器还有音频输入、S-video输入、RGB分量输入等。除了音频输入监控系统用到外。其余功能大部分用于图像处理工作。

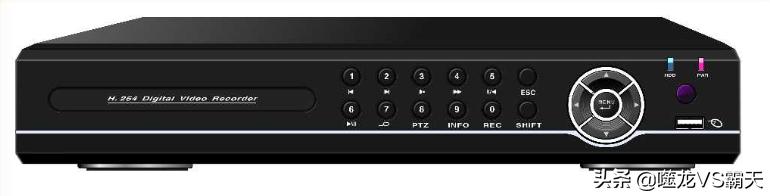

5、硬盘录像机

⑴硬盘录像机(Digital Video Recorder。简称DVR)。即数字视频录像机。相对于传统的模拟视频录像机。采用硬盘录像。故常常被称为硬盘录像机。也被称为DVR。

⑵它是一套进行图像存储处理的计算机系统。具有对图像/语音进行长时间录像、录音、远程监视和控制的功能。DVR采用的是数字记录技术。在图像处理、图像储存、检索、备份、以及网络传递、远程控制等方面也远远优于模拟监控设备。DVR代表了电视监控系统的发展方向。是市面上电视监控系统的首选产品。

6、监控管理平台

它结合了现代音、视频压缩技术、网络通讯技术、计算机控制技术、流媒体传输技术。采用模块化的软件设计理念。将不同客户的需求以组件模块的方式实现;以网络集中管理和网络传输为核心。完成信息采集、传输、控制、管理和储存的全过程。能够架构在各种专网/局域网/城域网/广域网之上。超视科技与市场主流硬件厂商配合。兼容多种品牌硬件产品。真正实现了监控联网、集中管理。授权用户可在网络的任何计算机上对监控现场实时监控。提供了强大的、灵活的网络集中监控综合解决方案。

7、磁盘或磁盘阵列

⑴磁盘就是计算机的外部存储器设备。即将圆形的磁性盘片装在一个方的密封盒子里。这样做的目的是为了防止磁盘表面划伤。导致数据丢失。简单地讲。就是一种计算机信息载体。也可以反复地被改写。

⑵在大型监控系统中。由于监控录像多。储存大。则要用到磁盘阵列。磁盘阵列是由很多价格较便宜的磁盘。组合成一个容量巨大的磁盘组。利用个别磁盘提供数据所产生加成效果提升整个磁盘系统效能。利用这项技术。将数据切割成许多区段。分别存放在各个硬盘上。

磁盘阵列还能利用同位检查的观念。在数组中任意一个硬盘故障时。仍可读出数据。在数据重构时。将数据经计算后重新置入新硬盘中。

/8、连接设备线材

三、安装步骤

1、先去做安装检查

①将摄像头逐个通电进行检测和粗调。在摄像头处于正常工作状态后。方可安装;

②检查云台的水平、垂直转动角度。并根据设计要求定准云台转动起点方向;检查摄像头在防护套内紧固情况;

③检查摄像头座与支架安装尺寸在搬动、架设摄像机过程中。不得打开镜头盖。

④摄像装置的安装应牢靠、稳固。

⑤从摄像头引出的电缆宜留有1m 的余量。不得影响摄像机的转动。摄像机的电缆和电源线均应固定。并不得用插头承受电缆的自重。

⑥先对摄像头进行初步安装。经通电试看、细调。检查各项功能。 观察监视区域的覆盖范围和图像质量。符合要求后方可固定。

2、线路铺设

电缆的敷设应符合下列要求:

①电缆的弯曲半径应大于电缆直径的15 倍;

②电源线宜与信号线、控制线分开敷设;

③选配电缆时宜避免电缆的接续;

④当电缆接续时应采用专用接插件。

⑤敷设管道电缆。应符合下列要求:

⑥穿放电缆时宜涂抹黄油或滑石粉;

⑦管口与电缆间应衬垫铅皮。铅皮应包在管口上;

⑧进入管孔的电缆应保持平直。并应采取防潮、防腐蚀、防鼠等 处理措施。

3、中心设备

①硬盘录象机应安放平稳。整齐。避免阳光直射。

②显示器安装位置应使屏幕不受外来光直射。当有不可避免的光时。应加遮光罩遮挡。

③显示器外部可调节部分。应暴露在便于操作的位置。并可加保护盖。

4、系统检测

检测内容:

系统功能检测:云台转动。镜头、光圈的调节。调焦、变倍。图像切换。防护罩功能的检测;

图像质量检测:在摄像机的标准照度下进行图像的清晰度及抗 干扰能力的检测;

系统整体功能检测:功能检测应包括视频安防监控系统的监控范围、现场设备的接入率及完好率;

硬盘录像主机的切换、控制、编程、巡检、记录等功能; 对数字视频录像式监控系统还应检查主机死机记录、图像显示和记录速度、图像质量、对前端设备的控制功能以及通信接口功 能、远端联网功能等;

5、选购事项

安装选材

①电源线:要选\"阻燃\"电缆。皮结实。在省成本前提下。尽量用粗点的。以减少电源的衰减。

②视频线:SYV75-3线传输在300米内。75-5线传输500米内。75-7的线可传输800米;超过500米距离。就要考虑采用\"光缆\"。另外。要注意\"同轴电缆\"的质量。

③控制线:一般选用\"带屏蔽\"2*1.0的线缆。RVVP2*1.0。

④穿线管:一般用\"PVC管\"即可。要\"埋地、防爆\"的工程。要选\"镀锌\"钢管。

6、设备安装

①控制台与机柜:安装应平稳牢固。高度适当。便于操作维护。机柜架的背面、侧面。离墙距离。考虑到便于维修。

②控制显示设备:安装应便于操作、牢靠。监视器应避免\"外来光\"直射。设备应有\"通风散热\"措施。

③设置线槽线孔:机柜内所有线缆。依位置。设备电缆槽和进线孔。捆扎整齐、编号、标志。

④设备散热通风:控制设备的工作环境。要在空调室内。并要清洁。设备间要留的空间。可加装风扇通风。

⑤检测对地电压:监控室内。电源的火线、零线、地线。按照规范连接。检测量各设备\"外壳\"和\"视频电缆\"对地电压。电压越高。越易造成\"摄像机\"的损坏。避免\"带电拔插\"视频线。

7、安装方法

1、监控安装高度:室内摄像机的安装高度以2.5~5米,为宜。室外以3.5~10米为宜;电梯内安装在其顶部。

2、防雷绝缘:强电磁干扰下。摄像机安装。应与地绝缘;室外安装。要采取防雷措施。

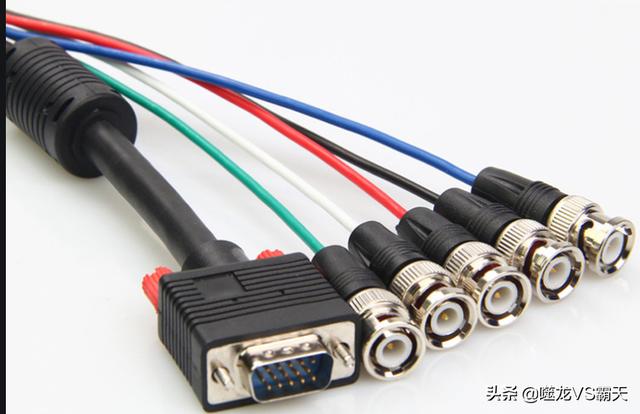

3、选好BNC:BNC头非常关键。差的BNC头。会让你生不如死。一点都不夸张。

4、红外高度:红外线灯安装高度。不超过4米。上下俯角20度为佳。太高或太低。会使反射率低。

5、红外注意:红外灯避免直射光源、避免照射\"全黑物、空旷处、水\"等。容易吸收红外光。使红外效果大大减弱。

6、摄像头安装:要牢固。转动时无晃动。检查\"摄像头的转动范围\"。是否正常。解码器安装在摄像头附近。

有了以上设备就按我说的步骤可以组成一套监控系统供自己使用了。这是本人经验希望对楼主有用！谢谢！

其他观点：

监控系统又称闭路电视监控系统。主要由前端音视频采集设备、音视频传输设备、后端存储、控制及显示设备这五大部分组成。

一。前端音视频采集设备主要有：各种型号、种类的变焦摄像机(头)、补光灯、电源适配器、防水箱等。是整个系统的眼睛。

二。音视频传输设备有：数字系统含同轴电缆电源线、网线、光纤、光纤收发器、交换机等；模拟系统有电源线、微波视频线、光纤、光端机、视频分发器等。

三。后端设备有：(1)。云台。是由两个交流电机组成的平台。分室内和室外两种。使摄像机“头”能作水平和垂直运动。可控制转动方向的设备。（2）。顺序式音视频切换器。可对来自多路的摄像机图像和相应的音频信号。按照顺序进行切换、时间调整。或手动选择某路指定摄影机录入、显示、回放处理等。

四。控制设备有：硬盘录像机(DVR、NVR)、DR或采集卡。硬盘数字系统会用到主交换机(多数为千兆机架式)。机柜等。

五。显示设备分为二种（1）。本地图像。即是在硬盘录像机通过VGA HD MI信号线直接连接到显示器或电视机；（2）。远程图像。即是通过网络(局域网或因特网)连接到电脑的远程图像。局域网一般作为拼接屏或者电视墙的设备使用。

另外。还有一些辅助设备。如支架和雨刮器、防护罩、视频放大器等设备。
