如何能看懂建筑施工图纸？

试试语音读文章

热门回答：

1、先看现场平面布置图。了解工程概况及周围建筑对本工程的影响。

2、再看施工组织。大概了解工程的具体施工情况。

3、看施工结构图和建筑图。两图结合看。整体了解工程概况。

5、结构图从轴线尺寸看。查看剪力墙、柱、梁、板等配筋是否有无前后出入。结构是否与建筑图相符。梁、板等原位标高是否正确。卫生间板面是否标注详细。沉降缝处的结构处理是否合适。楼梯的做法是否详细。各种洞口的详细做法。

6、建筑图看每层的布置是否合理。非承重墙及承重墙的布置是否合理。梁、柱等布置是否美观。位置、尺寸与结构图是否一致。各种洞口有无遗漏。

7、建筑做法是否合理。防水材料。涂料。瓷砖等

在建筑设计图中：

l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱。m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号。

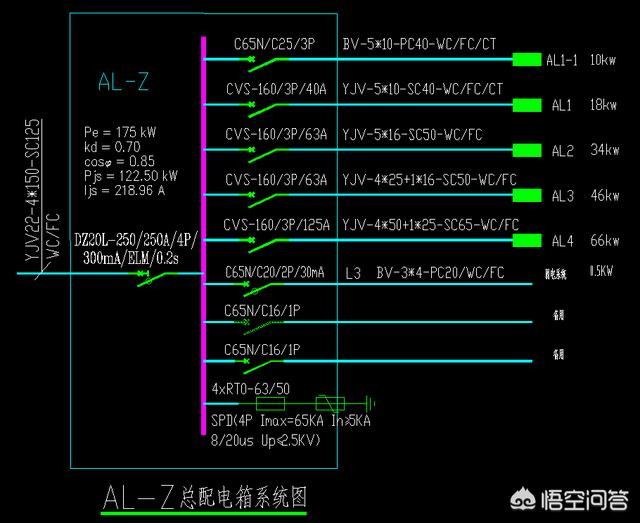

下面谈谈一些经验。与博友共享。

1、正规的建筑设计。要有设计者签名。建筑图纸负责人签名。审定者签名。校对人签名。并加盖出图章。注册执业章。

2、建筑设计图纸中。长度一般以mm为。有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中。在各小项的前面有打上“√”的。为该设计所采用的做法。没有打勾的。非该设计所采用的做法。

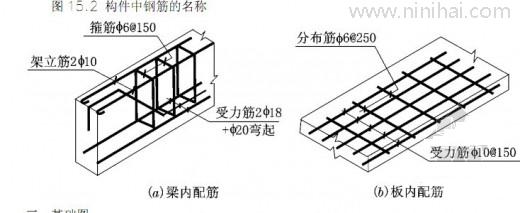

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁。宽240mm。高400mm。配4条直径16厘（16mm）螺纹的主钢筋。每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350mm。宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中。“］6＠200”为不规范标注。应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁。截面为长240mm。宽240mm。配4条直径12厘（12mm）螺纹的主钢筋。每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度。因为圈梁与板面是浇筑在一起。

5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级。“mu10”表示贝灰砂砖的强度等级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。

6、ql表示圈梁。圈梁的做法。通常用于砖混房屋建筑结构(混合结构)。即先砌墙。后用钢筋混凝土浇筑圈梁及板面。

7、框架结构的做法。即先浇筑柱体。大梁、小梁、板面等。待拆掉模板后再砌墙体。

8、根据质监的要求。可以要求承建方提供钢筋（每批次）的合格证。水泥（每批次）的合格证。mu10贝灰砂砖（每批次）的合格证。水泥砼的测试合格证。

建建筑图纸审查要点：

工程开工之前。需识图、审图。再进行图纸会审工作。如果有识图、审图经验。掌握一些要点。则事半功倍。现谈谈本人的识图、审图经验。供参考。

识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。

一、熟悉拟建工程的功能

图纸到手后。首先了解本工程的功能是什么。是车间还是办公楼？是商场还是宿舍？了解功能之后。再联想一些基本尺寸和装修。例如厕所地面一般会贴地砖、作块料墙裙。厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要。特别是满足设备安装的需要等等。最后识读建筑说明。熟悉工程装修情况。

二、熟悉、审查工程平面尺寸

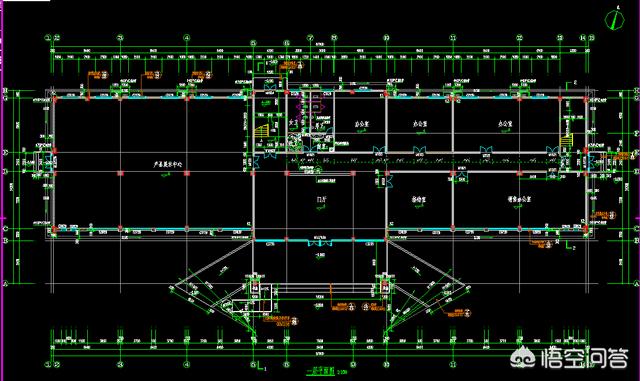

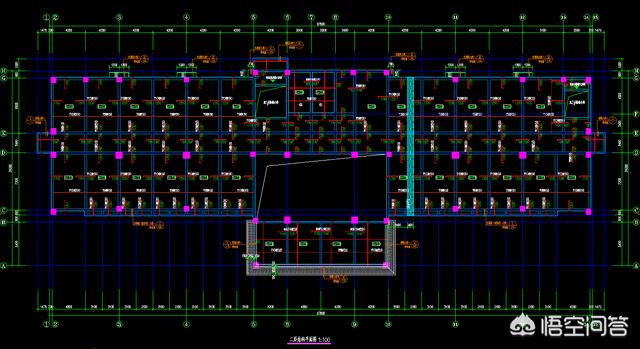

建筑工程施工平面图一般有三道尺寸。第一道尺寸是细部尺寸。第二道尺寸是轴线间尺寸。第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸。并留意边轴线是否是墙中心线。广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸。先识建施平面图。再识本层结施平面图。最后识水电空调安装、设备工艺、第二次装修施工图。检查它们是否一致。熟悉本层平面尺寸后。审查是否满足使用要求。例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时。检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸

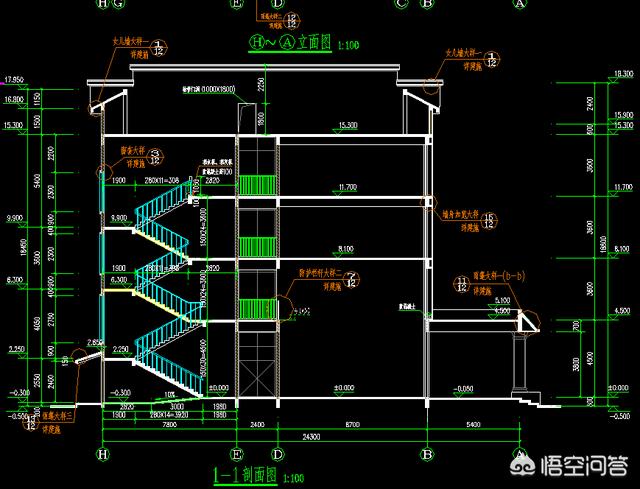

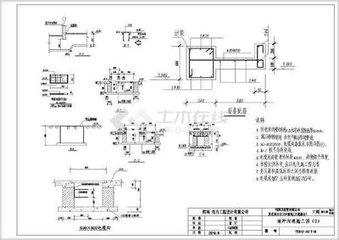

建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图。这些图有工程立面尺寸信息；建施平面图、结施平面图上。一般也标有本层标高；梁表中。一般有梁表面标高；基础大样图、其它细部大样图。一般也有标高注明。通过这些施工图。可掌握工程的立面尺寸。

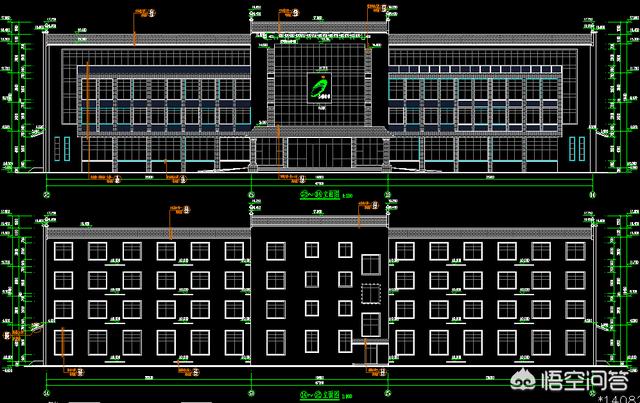

正立面图一般有三道尺寸。第一道是窗台、门窗的高度等细部尺寸。第二道是层高尺寸。并标注有标高。第三道是总高度。审查方法与审查平面各道尺寸一样。第一道尺寸相加之和是否等于第二道尺寸。第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同。再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同。因建施图的楼地面标高是工程完工后的标高。而结施图中楼地面标高仅结构面标高。不包括装修面的高度。同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意。因有些施工图。把建施图标高标在了相应的结施图上。如果不留意。施工中会出错。

熟悉立面图后。主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错。检查梯梁下竖向净空尺寸是否大于2、1米。是否出现碰头现象；当中间层出现露台时。检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米。若不是。检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合。检查建筑高度是否满足功能需要。

四、检查施工图中容易出错的地方有无出错

熟悉建筑工程尺寸后。再检查施工图中容易出错的地方有无出错。主要检查内容如下：

1、检查女儿墙砼压顶的坡向是否朝内。

2、检查砖墙下有梁否。

3、结构平面中的梁。在梁表中是否全标出了配筋情况。

4、检查主梁的高度有无低于次梁高度的情况。

5、梁、板、柱在跨度相同、相近时。有无配筋相差较大的地方。若有。需验算。

6、当梁与剪力墙同一直线布置时。检查有无梁的宽度超过墙的厚度。

7、当梁分别支承在剪力墙和柱边时。检查梁中心线是否与轴线平行或重合。检查梁宽有无突出墙或柱外。若有。应提交设计处理。

8、检查梁的受力钢筋最小间距是否满足施工验收规范要求。当工程上采用带肋的螺纹钢筋时。由于工人在钢筋加工中。用无肋面进行弯曲。所以钢筋直径取值应为原钢筋直径加上约2×1mm肋厚。

9、检查室内出露台的门上是否设计有雨蓬。检查结构平面上雨蓬中心是否与建施图上门的中心线重合。

10、当设计要求与施工验收规范有无不同。如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。但施工验收规范要求。同一截面钢筋搭接面积不得超过50%。

11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。

12、单独基础系双向受力。沿短边方向的受力钢筋一般置于长边受力钢筋的上面。检查施工图的基础大样图中钢筋是否画错。该资料由三维建筑网整理上传

五、审查原施工图有无可改进的地方

主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。

1、从有利于工程施工的角度提出改进施工图意见

①结构平面上会出现连续框架梁相邻跨度较大的情况。当中间支座负弯矩筋分开锚固时。会造成梁柱接头处钢筋太密。捣砼困难。可向设计人员建议：负筋能连通的尽量连通。

②当支座负筋为通长时。就造成了跨度小梁宽较小的梁面钢筋太密。无法捣砼。可建议在保证梁负筋的前提下。尽量保持各跨梁宽一致。只对梁高进行调整。以便于面筋连通和浇捣砼。

③当结构造型复杂。某一部位结构施工难以一次完成时。向设计提出：砼施工缝如何留置。

④露台面标高降低后。若露台中间有梁。且此梁与室内相通时。梁受力筋在降低处是弯折还是分开锚固。请设计处理。

2、从有利于建筑工程质量方面。提出修改施工图意见。

①当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时。可建议将天花抹灰改为1：1：4混合砂浆。以增加粘结力。

②当施工图上对电梯井坑、卫生间沉池。消防水池未注明防水施工要求时。可建议在坑外壁、沉池水池内壁增加水泥砂浆防水层。以提高防水质量。

3、从有利于建筑美观方面提出改善施工图

①若出现露台的女儿墙与外窗相接时。检查女儿墙的高度是否高过窗台。若是。则相接处不美观。建议设计处理。

②检查外墙饰面分色线是否连通。若不连通。建议到阴角处收口；当外墙与内墙无明显分界线时。询问设计。墙装饰延伸到内墙何处收口最为美观。外墙突出部位的顶面和底面是否同外墙一样装饰。

③当柱截面尺寸随楼层的升高而逐步减小时。若柱突出外墙成为立面装饰线条时。为使该线条上下宽窄一致。建议对突出部位的柱截面不缩小。

④当柱布置在建筑平面砖墙的转角位。而砖墙转角少于900。若结构设计仍采用方形柱。可建议根据建筑平面将方形改为多边形柱。以免柱角突出墙外。影响使用和美观。

三维建筑网⑤当电梯大堂（前室）左边有一框架柱突出墙面10～20cm时。检查右边柱是否出突出相同尺寸。若不是。建议修改成左右对称。

按照“熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程的立面尺寸检查施工图中容易出错的部位有无出错检查有无需改进的地方”的程序和思路。会有计划、全面地展开识图、审图工作。

其他观点：

不管你是土建的施工员、设计人员、预算员等等。其实都要抓住核心那就是土建专业理论知识。最简单的什么现浇板、后浇、混泥土强度、钢筋、板面筋、板底底筋、

需要知道内容太多了。图纸标示的东西你都知道？而且图纸标示和俗语还不一样。大家慢慢学习深造！

回答不易。请点赞支持一下。谢谢！更多原创精彩内容请关注【华云旭教育CAD教程】

其他观点：

还是以暖通空调为例。相对比较熟悉点。

暖通空调工程施工图的有关规定：

GB/T50114－2010暖通空调制图标准。

一、图线及其含义：

1）线宽组为b、0.5b、0.35b；

2）含义。

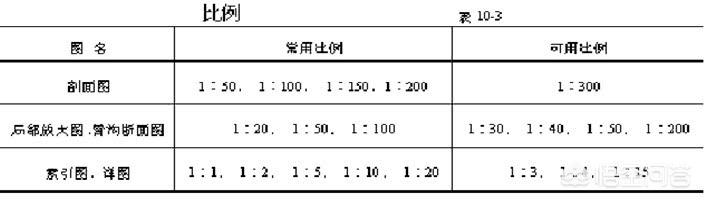

二、比例：

三、常用图例

采暖施工图：

（一）采暖系统的分类与组成：

供暖系统组成：热媒制备（热源）、热媒输送、热媒利用；

按供热范围可分为：局部供暖系统、集中供暖；

散热方式可分为：对流和辐射供暖二种。

集中供暖系统由三部分组成：热源、热力网（供热管线系统）、热用户（供热、通风空调、热水供应）。

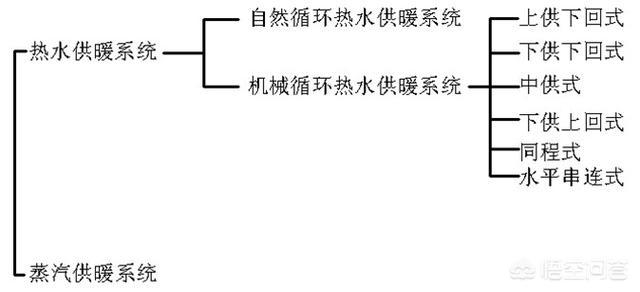

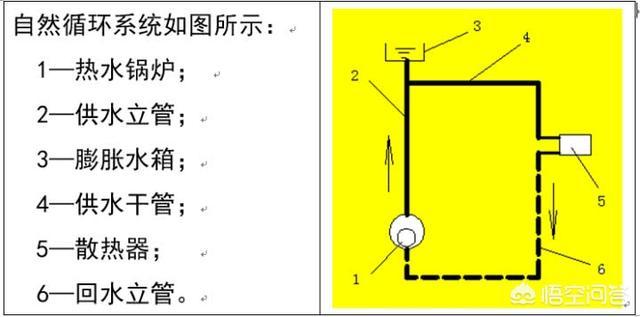

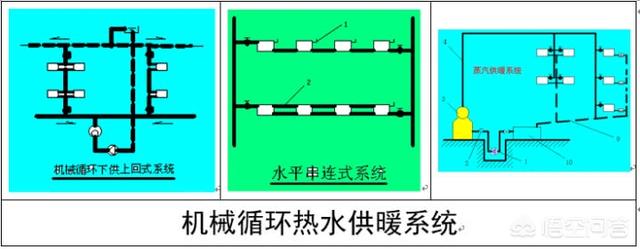

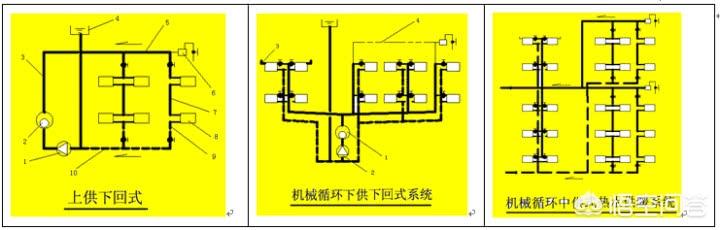

采暖系统的基本形式：

室内采暖施工图：

室内采暖施工图。是指建筑物内采暖管道的平面图、管道系统图、详图等。采暖管道、散热器和附件示意性地画在给定的建筑平面图上。系统图则反映系统的全貌。反映出管道与散热器的连接。

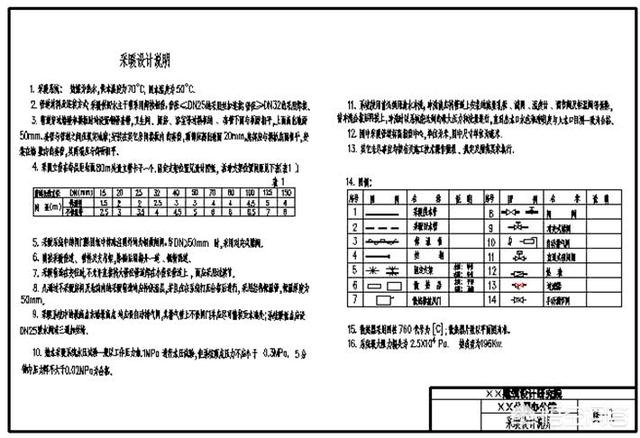

（一)采暖设计说明书

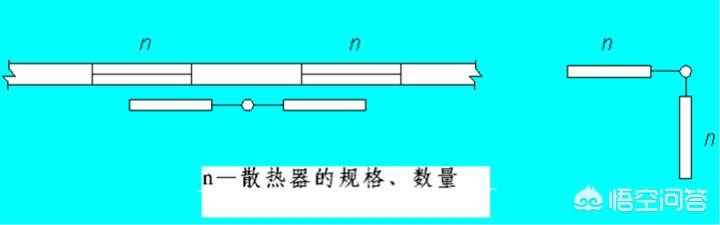

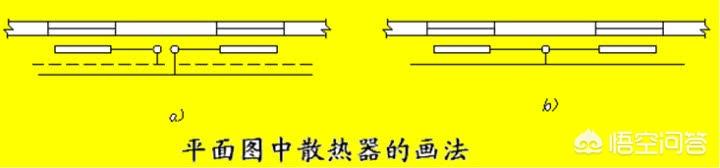

（二)平面图的识读

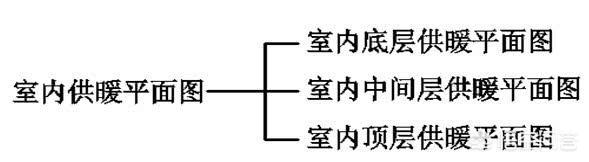

1.室内供暖平面图分为：

2.室内供暖平面图的识读：

（1）查明建筑物内散热器的平面位置、种类、片数以及散热器的安装方式。

（2）了解水平干管的布置方式。干管上的阀门、固定支架、补偿器等的平面位置和型号。以及干管的管径。

（3）查清系统立管数量和布置位置。

（4）在热水采暖系统平面图上还标有膨胀水箱、集气罐等设备的位置、型号以及设备上连接管道的平面布置和管道直径。

（5）在蒸汽采暖系统平面图上还标有疏水装置的平面位置、规格尺寸等。

（6）查明热媒入口及入口地沟情况。

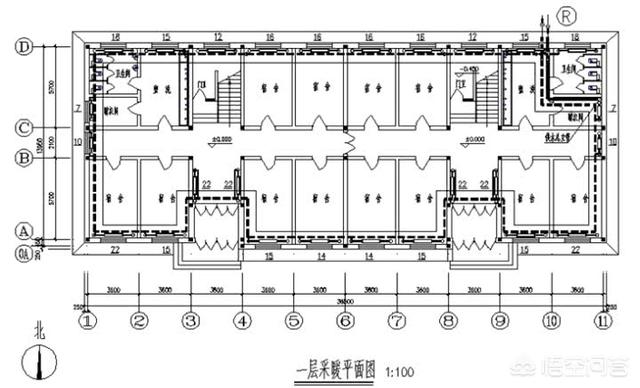

（二)平面图的识读图片-底层

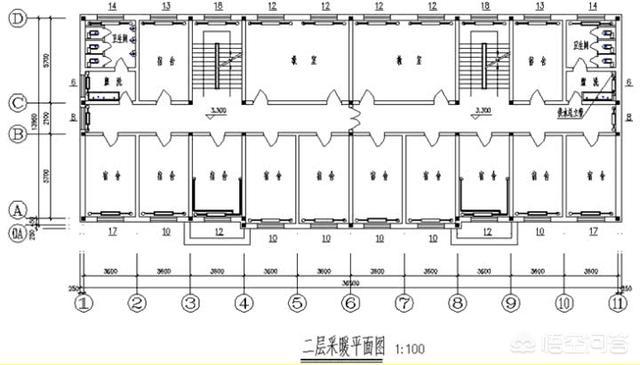

平面图的识读图片-二层

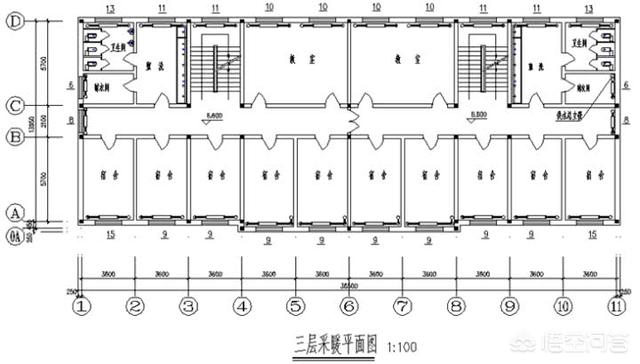

平面图的识读图片-三层

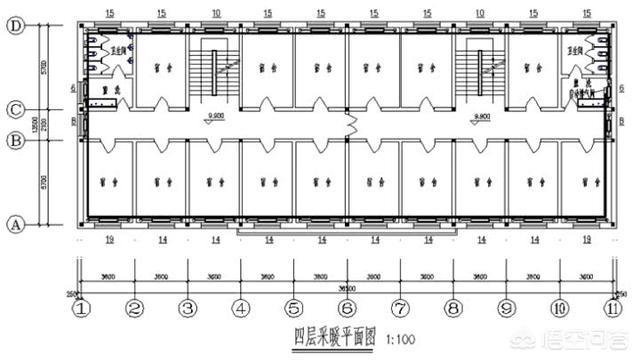

平面图的识读图片-四层

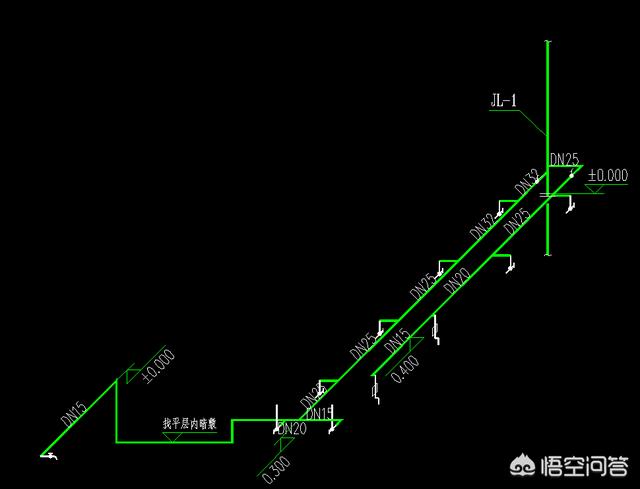

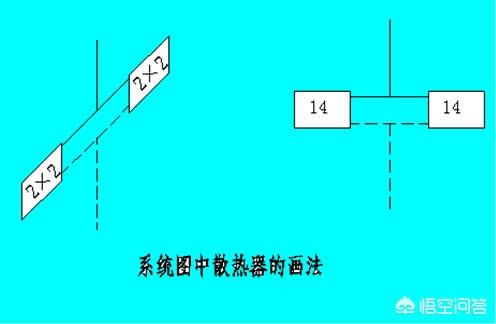

（三)系统图的识读

采暖系统轴测图表示热媒入口至出口的采暖管道、散热设备、主要附件的空间位置和相互关系。系统轴测图一般为斜等测图。识读时要掌握的主要内容和注意事项如下：

（1）查明管道系统的连接。各段管路的管径大小、坡度、坡向、水平管道和设备的标高。以及立管编号等。

（2）了解散热器的类型、规格及片数。。

（3）注意查清其他附件与设备在系统中的位置。凡注明规格尺寸者。都要与平面图和材料表等进行核对

（4）查明热媒入口处各种设备、附件、仪表、阀门之间的关系。同时搞清热媒来源、流向、坡度、标高、管径等。如有节点详图时要查明详图编号。以便查找。

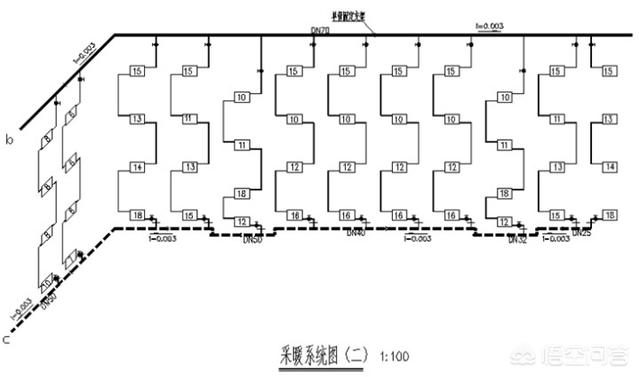

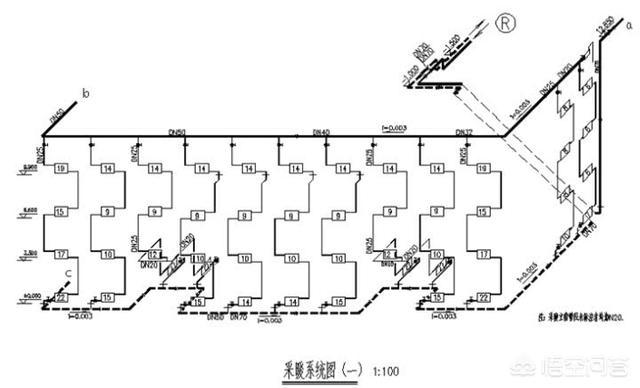

（三)系统图的识读图片

室内采暖施工图的绘图步骤：

1．采暖平面图的绘图步骤：

（1）按比例画出建筑平面图。以表示采暖管道及设备等在房屋中的安装位置；

（2）画出平面图中各组散热器的位置；

（3）画出各立管的位置；

（4）若是顶层采暖平面图或底层采暖平面图还要画出供水总管、干管或回水总管、干管的位置。并与立管连接；

（5）画出管道上的部件及设备；

（6）按有关规定完成管道相关内容的标注；

（7）填写技术要求与说明等。

2．采暖系统图的绘图步骤：

（1）量取供水干管在建筑平面图上的长、宽尺寸。顺序画出全部供水干管的位置；

（2）在供水干管上。按照平面图的立管位置和编号将全部立管画出来。根据建筑剖面图的楼、地面标高等尺寸确定立管的高度尺寸。并在立管上画出楼、地面标高线；

（3）按照散热器安装的立面尺寸。画出所有支管和散热器；

（4）画出回水管道。画回水管道时。若为双管系统就从回水支管画起。若为单管系统就从立管末端画起。顺序画出回水干管直到回水总管；

（5）画出图例（如管道系统上的阀门、集气罐和管道中的固定支点等）；

（6）完成其它规定的内容（如立管的编号、管径大小、管道坡度、标高及散热器的规格数量等）。

室外小区供热管网施工图

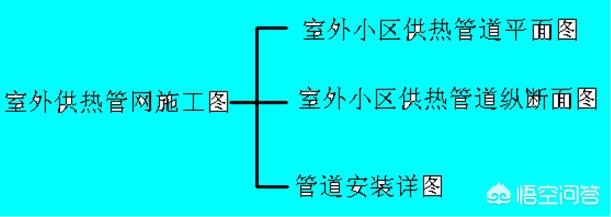

一、室外供热管道施工图包括：

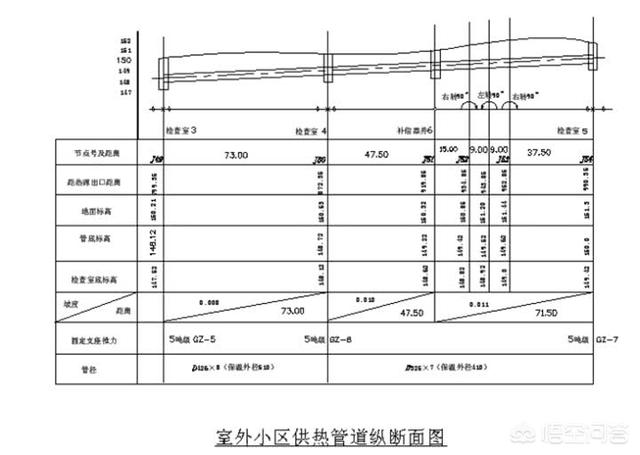

二、室外供热管道施工图的识读

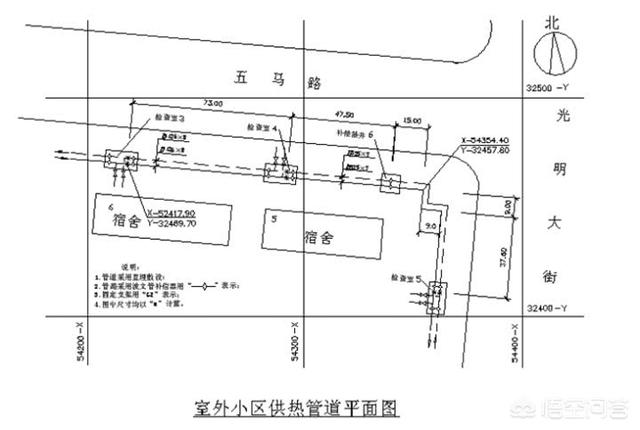

室外小区供热管网施工图—总平面图

锅炉房管道施工图：

锅炉是专业性很强的大型热源设备。

锅炉房的管道系统有：动力管道系统。水处理系统。锅炉排污系统。

1.动力管道系统是指锅炉房内自锅炉供热水（蒸汽）主管经各种设备（装置）送往供热地点。从供热地点回来的回水经过各种设备（装置）。回到锅炉的管道系统。

2.锅炉给水软化处理方法广泛采用钠离子交换法。钠离子交换软化系统一般由钠离子交换器。盐液配比池。盐液泵。生水加压泵。反洗水箱等组成。

3.锅炉的排污有定期排污和连续排污两种。定期排污口设在锅炉最底处。定期排污的污水温度和压力都很高。必须降温减压后才能排入下水道。通常采用室外冷水井或扩散器。连续排污口设在炉水中含盐浓度最高的地方。

锅炉房管道施工图包括管道流程图、平面图、剖面图、详图等。有的设计单位不绘制剖面图。而绘制管道系统轴测图。

(一）锅炉房内的设备

（二）管道流程图的识读

（三）锅炉房管道平面图的识读

（四）剖面图的识读

（五）系统图的识读

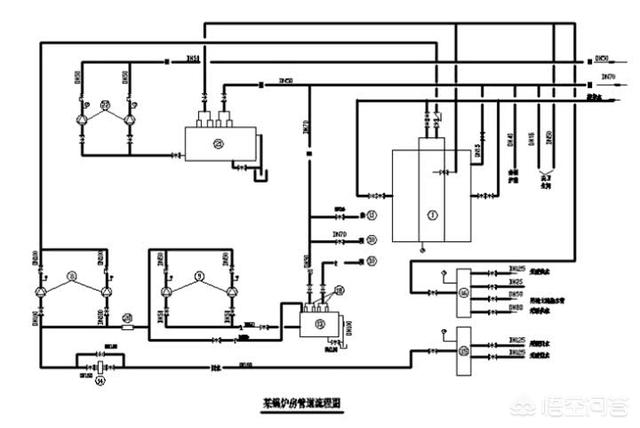

管道流程图的识读：

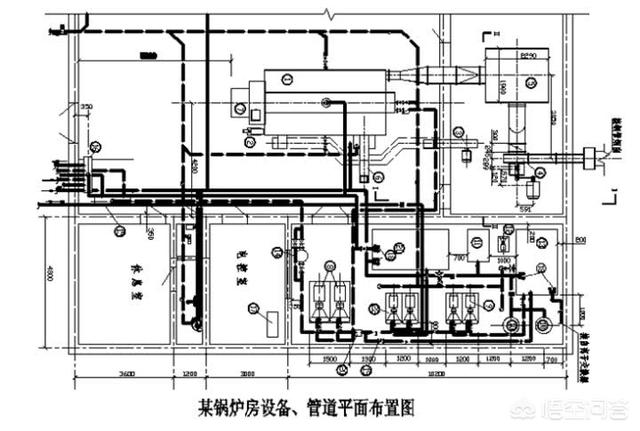

锅炉房管道平面图的识读：

剖面图的识读：

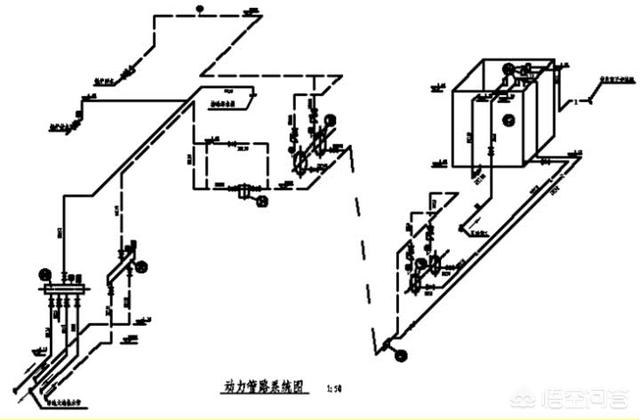

系统图的识读：

通风施工图：

所谓通风。就是把室外新鲜空气适当的处理后送进室内。把室内的废气排至室外从而保持室内空气的新鲜及洁净度。

通风系统一般由进风百叶窗、空气过滤器（加热器）、通风机（离心式、轴流式、贯流式）、风道以及送风口等组成。

排风系统一般由排风口（排风罩）、风道、风机、风帽等组成。

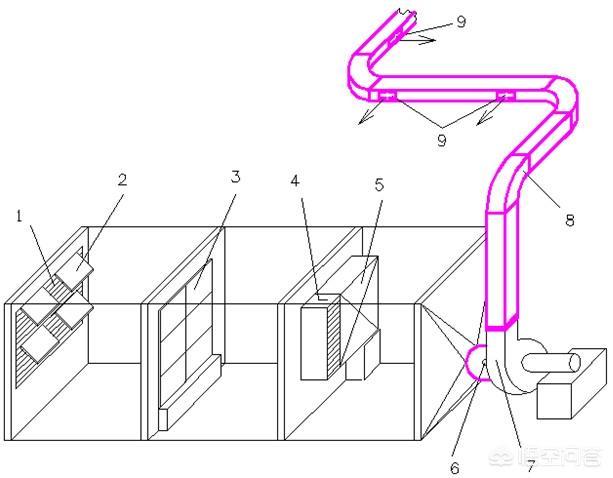

机械通风系统：

机械通风系统：1—百叶窗；2—保温阀；3—过滤器；4— 旁通阀； 5—加热器；6—启动阀；7—通风机；8—风道；9—送风口。

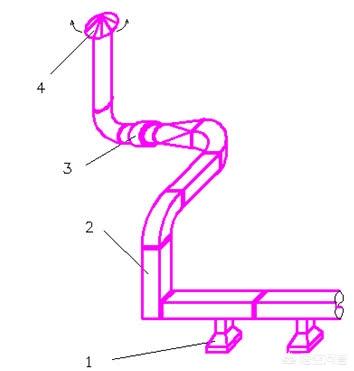

机械排风系统：

机械排风系统：1—排风罩； 2—风道； 3—通风机； 4—排风风帽

通风施工图的组成：

通风施工图由基本图、详图及文字技术说明等组成。

（1）基本图包括通风平面图、剖面图和通风系统图。

（2）详图包括构件、配件的安装或制作加工图。当详图采用标准详图或其它工程的图纸时。在图纸的目录中应附有说明。

（3）文字技术说明包括：设计所采用的气象资料。工艺标准等基本数据。通风系统的划分方式、通风系统的保温、油漆等统一做法和要求。以及风机、水泵、过滤器等设备的统计表等。

施工图的识读：

（一）平面图的识读

1.查清建筑平面轮廓、轴线编号与尺寸；

2.查清通风管道与设备的平面布置及连接形式。风管上构件的装配位置。风管上送风口或吸风口的分布及空气流动方向；

3.查清通风设备、风管与建筑结构的定位尺寸。风管的断面或直径尺寸。管道和设备部件的编号。送风系统、排风系统的编号；

4.详细阅读设计或施工技术说明。

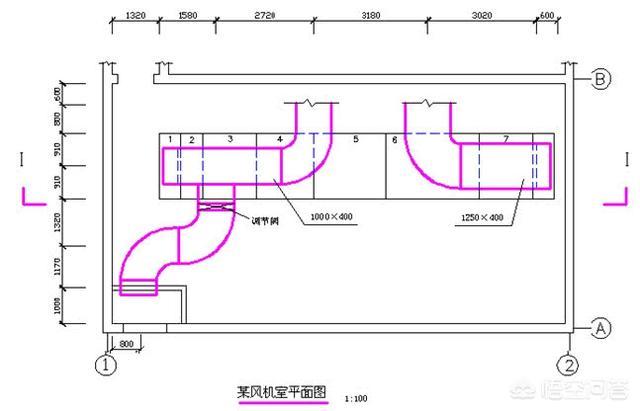

某风机室平面图：

1—新回风混合段； 2—初效过滤段； 3—回风消声段； 4—回风机段；5—表冷挡水板段； 6—送风机段； 7—送风消声段； 8—送风段。

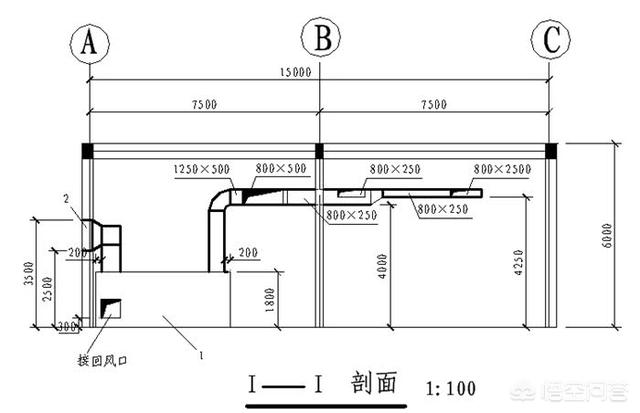

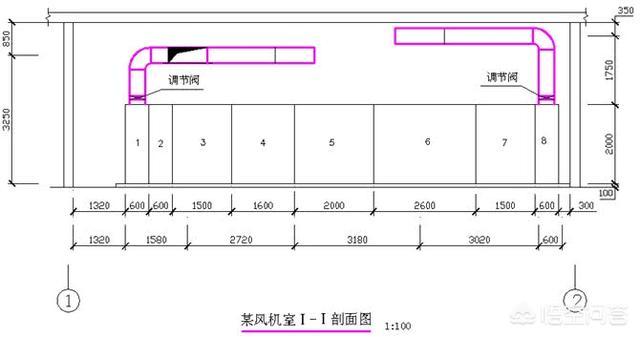

某风机室剖面图：

1—新回风混合段； 2—初效过滤段； 3—回风消声段； 4—回风机段；5—表冷挡水板段； 6—送风机段； 7—送风消声段； 8—送风段。

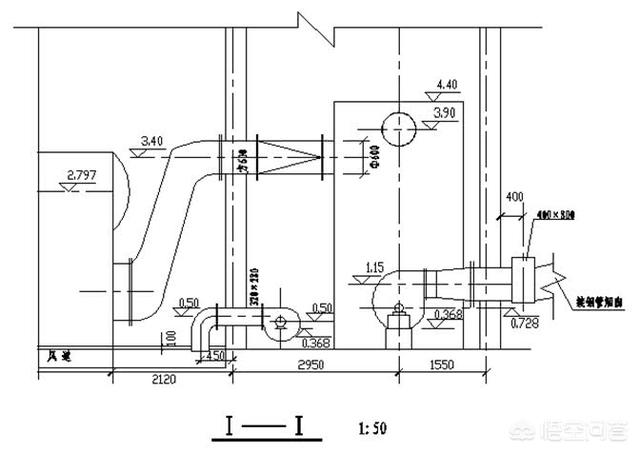

（二）剖面图的识读

通风剖面图的内容：通风剖面图表明通风管道、通风设备及部件在竖直方向的连接情况。管道设备与土建结构的互相位置及高度方向的尺寸关系等。

（三）通风系统图的识读

通风系统图是把通风系统的全部管道、设备和部件用投影的方法绘图的轴测图。以表明通风管道、设备和部件在空间的连接及纵横交错、高低变化等情况。

（四）通风详图的识读

空调施工图：

空气调节。简称空调。是指为了满足人们的生活。生产需要。改善环境条件。用人工的方法使室内的温度、相对湿度、洁净度和气流速度等参数达到一定要求的技术。

一、空调施工图的特点：

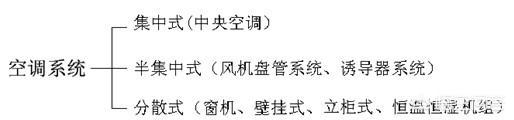

1.空调系统的分类：

2.空调施工图的特点

空调施工图与其它工程图总体接近。空调机房施工图类似于锅炉房施工图；送、回风管道施工图与通风管道基本一致；冷、热水管道施工图与给水施工图差别不大。在识读时可参照上述图纸。但不能生搬硬套。做到仔细、认真。不放过一个细节。

二、空调施工图的识读

（1）平面图的识读

（2）剖面图的识读

（3）系统图的识读

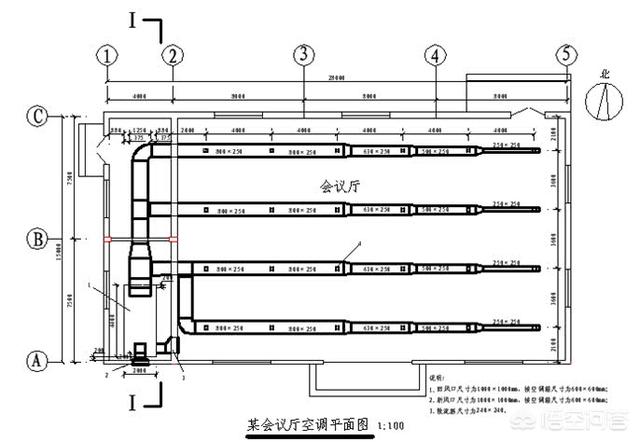

平面图：

剖面图：

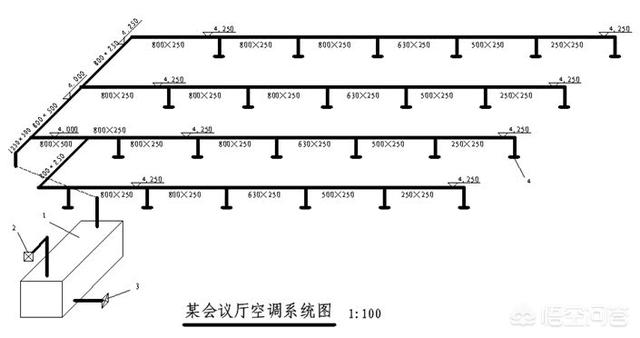

系统图：

1-空调箱；2-新风口；3-回风口；4-散流器

本文来源于互联网。暖通南社整理编辑。
