CAD制图基本知识有哪些？

试试语音读文章

热门回答：

常用快捷键

其他观点：

对于设计这门行业来说。我们都要接触到图纸的设计。有很多人觉得学习CAD太难了。学不好CAD制图怎么办呢？如果你掌握技巧。那么学起来非常轻松。

技巧一：看视频学习

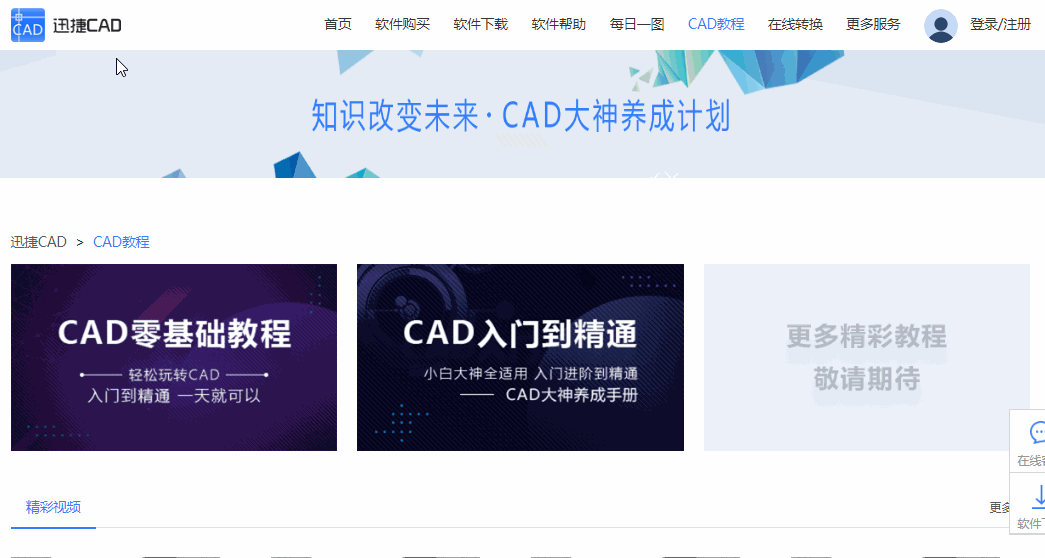

当你第一次接触CAD制图。我敢保证你连画线都不会。这并不可怕。没有人一出生就什么都会。重点是在于学习。后天的努力也是很重要的。其实大家可以去迅捷CAD教程中学习。这里有两大模块。“CAD零基础教程”和“CAD入门到精通”。即使你什么都不会。边看视频边学习。这就是最有效的办法。

技巧二：掌握快捷键命令

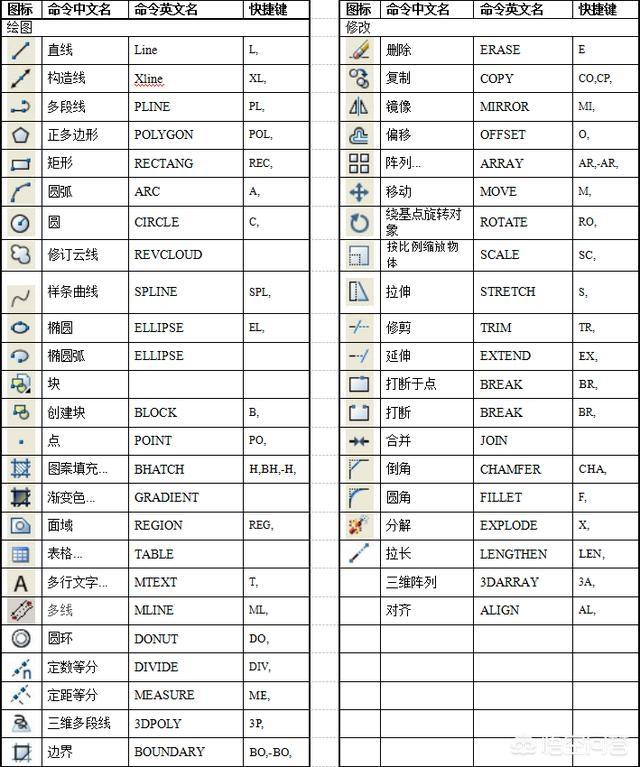

能够熟练的使用CAD制图。主要的还是掌握一些快捷键。记住快捷键是可以提高我们绘图的速度。以及效率。使用CAD制图和修改的命令是最常用的。为大家整理出来了。

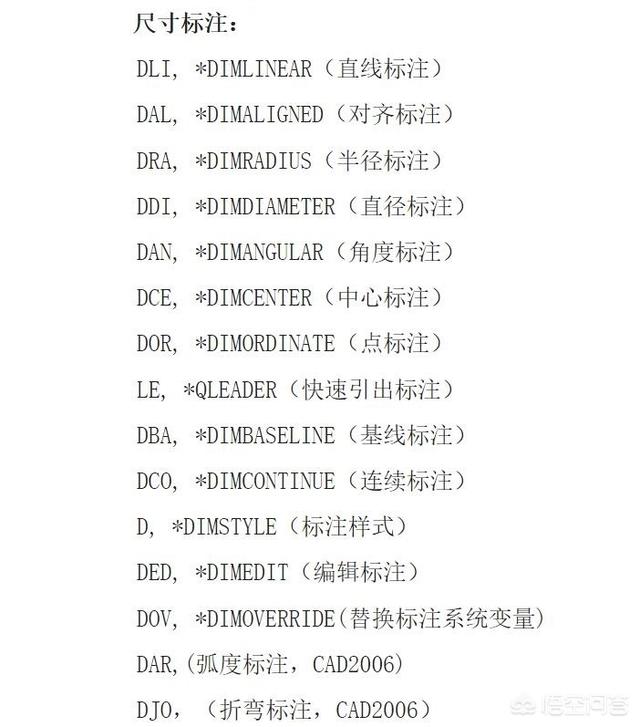

技巧三：尺寸标注大全

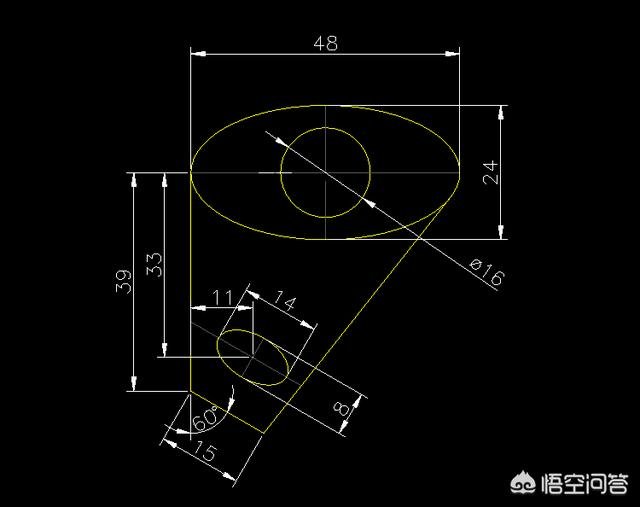

设计图纸中最重要的一部本就是尺寸标注。因为它是施工的依据。进行尺寸标注后。能清晰、准确的反应设计元素的形状大小和相互关系。如果没有尺寸标注。将无法得知对象的具体尺寸。便不能依照图纸进行施工。

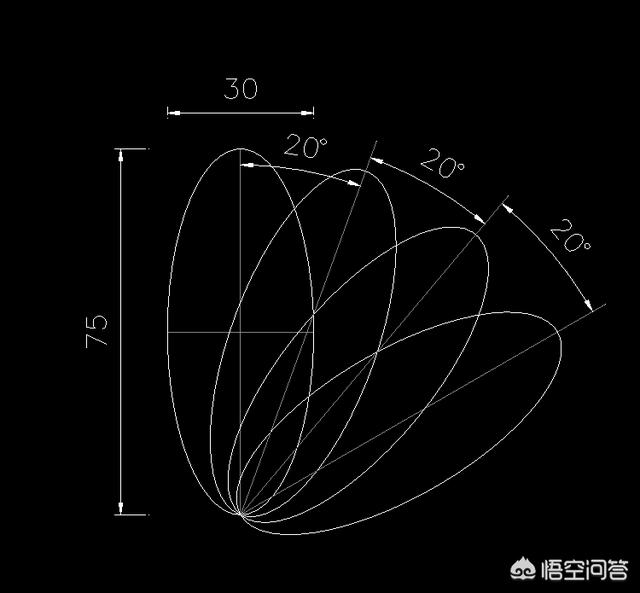

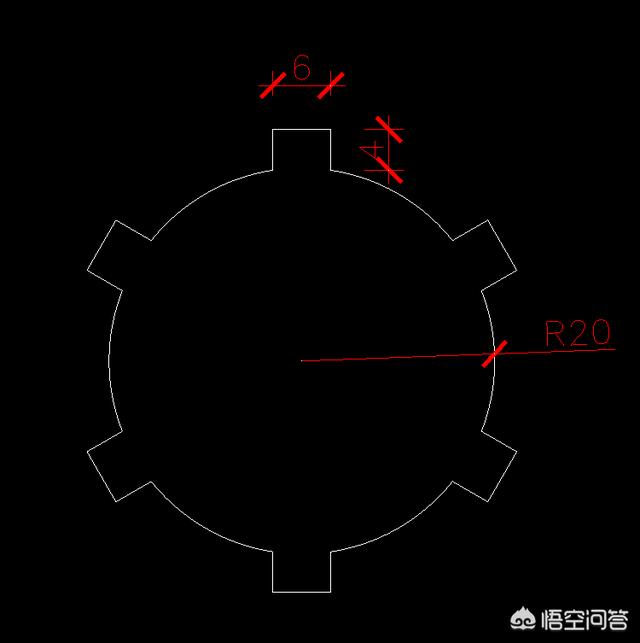

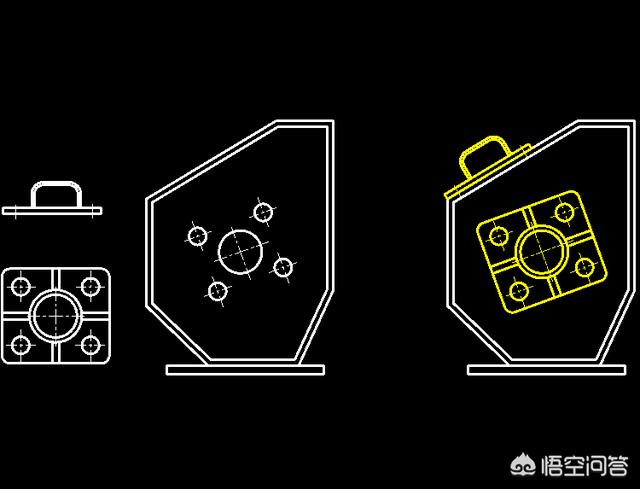

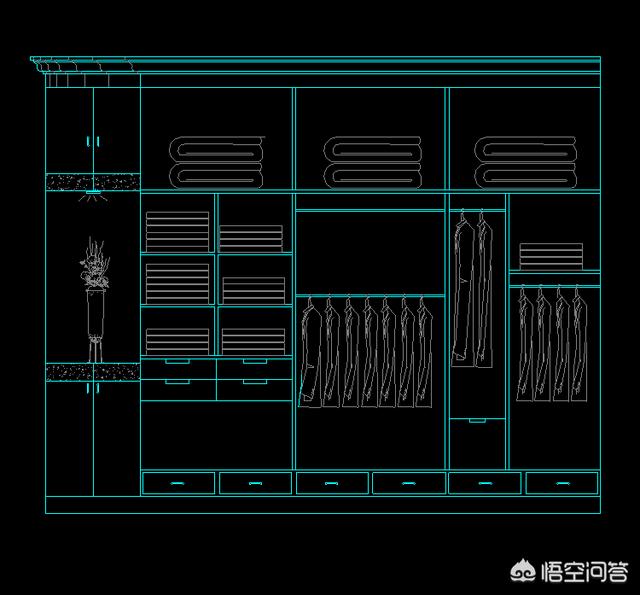

技巧四：多加练习图纸

技巧五：养成绘图习惯

生铁不磨就要生锈。即使我们会使用CAD制图。也要勤于练习。这样可以保证我们不会丢失制图的本领。同时也能在制图中发现更多的问题。提醒大家的是一定要每隔几分钟按下保存的快捷键“Ctrl+S”。避免偶然事件发生。辛辛苦苦做得没得喽。

古人云：纸上得来终觉浅。掌握了这些技巧方法。更重要的是去练习。坚持下去你一定会成功的。

其他观点：

第一。 在够用的基础上越少越好。 不管是什么专业。什么阶段的图纸。图纸上所有的图元可以用一定的规律来组织整理。比如说。建筑专业的图纸。就平面图而言。可以分为：柱、墙、轴线、尺寸标注、一般标注、门窗看线、家具等。也就是说。建筑专业的平面图。就按照柱、墙、轴线、尺寸标注、一般汉字、门窗看线、家具等来定义图层。然后。在画图的时候。分别应该在哪个类别的。就把该图元放到相应得图层中去。 只要图纸中所有的图元都能有适当的归类办法了。那么图层设置的基础就搭建好了。但是。图元分类是不是越细越好呢？不对。比如说。建筑平面图上。有门和窗。还有很多台阶、楼梯等的看线。那是不是就分成门层、窗层、台阶层、楼梯层呢？不对。图层太多的话。会给我们接下来在绘制过程中反而造成不便。就像门、窗、台阶、楼梯。虽然不是同一类的东西。但又都属于看线。那么就可以用同一个图层来管理。 因此。图层设置的第一原则是在够用的基础上越少越好。两层含义。1、够用；2、精简。每个专业的情况不一样。大家可以自己琢磨。怎么样是相对最合理的。

　　第二。 0层的使用。 很多同事喜欢在0层上画图。因为0层是默认层。白色是0层的默认色。因此。有时候看上去。显示屏上白花花一片。这样做。绝对不可取。0层上是不可以用来画图的。那0层是用来做什么的呢？是用来定义块的。定义块时。先将所有图元均设置为0层（有特殊时除外）。然后再定义块。这样。在插入块时。插入时是哪个层。块就是那个层了。

　　第三。 图层颜色的定义。 图层的设置有很多属性。除了图名外。还有颜色、线形、线宽等。我们在设置图层时。就要定义好相应的颜色、线形、线宽。 现在很多同事在定义图层的颜色时。都是根据自己的爱好。喜欢什么颜色就用什么颜色。这样做并不合理。 图层的颜色定义要注意两点。一是不同的图层一般来说要用不同的颜色。这样做。我们在画图时。才能够在颜色上就很明显的进行区分。如果两个层是同一个颜色。那么在显示时。就很难判断正在操作的图元是在哪一个层上。 图层颜色定义的第二点是。颜色的选择应该根据打印时线宽的粗细来选择。打印时。线形设置越宽的。该图层就应该选用越亮的颜色；反之。如果打印时。该线的宽度仅为0.09mm。那么该图层的颜色就应该选用8号或类似的颜色。 为什么要这样？这样可以在屏幕上就直观的反映出线形的粗细。举个例子。大家看附图。柱子层（ZU）和墙层（WA）打印出来是最粗的。那么一个用黄色。一个用青色。这两个颜色在AUTOCAD中是比较亮的。填充层（h）和家具层（fur）在打印时线宽定义为0.13mm。那么。在选择颜色时。也用较暗的8号和83号色。这样做的好处。大家在使用中。慢慢体会。 另外。白色是属于0层和DEFPOINTS层的。我们不要让其它层使用白色。

　　第四。 线形和线宽的设置。 在图层的线形设置前。先提到LTSCALE这个命令。一般来说。LTSCALE的设置值均应设为1。这样在进行图纸交流时。才不会乱套。常用的线形有三种。一是Continous连续线。二是ACAD_IS002W100点划线。三是ACAD_IS004W100虚线。象以前14版CAD时用到的hidden、dot等。不建议大家使用。 线宽的设置又有讲究了。一张图纸是否好看、是否清晰。其中重要的一条因素之一。就是是否层次分明。一张图里。有 0.13的细线。有0.25的中等宽度线。有0.35的粗线。这样就丰富了。打印出来的图纸。一眼看上去。也就能够根据线的粗细来区分不同类型的图元。什么地方是墙。什么地方是门窗。什么地方是标注。 因此。我们在线宽设置时。一定要将粗细明确。如果一张图。全是一种线宽还能够用马马虎虎看得过去来形容的话。门窗线比墙线还粗就可以说是错误了。 另外还有一点。我们要注意。现在我们打图有两种规格。一是按照比例打印。这时候。我们的线宽可以用0.13.25.4这种粗细规格。如果我们是不按照比例打印A3规格。这时候线宽设置要比按比例的小一号0.09.15.3。这样才能使小图看上去清晰分明。 图层设置时。主要有以上几方面要注意的地方。另外。在画图时。也还有一点要注意。就是所有的图元的各种属性都尽量跟层走。不要这根线是WA层的。颜色却是黄色。线形又变成了点划线。尽量保持图元的属性和图层的一致。也就是说尽可能的图元属性都是Bylayer。这样。有助于我们图面的清晰、准确和效率的提高。字体、标注的设置与CAD模版文件
