非常感谢邀请！
要知道如果将CAD图保存高清的图片。就要明白图片格式内型。我们知道图片主要分为像素图和矢量图。那么像素图是主要有很多个小像素点构成的。如果放大是很难保证图片的清晰的。比如JPG图片就是属于像素图。所以想要把CAD倒出比较清晰的JIP图纸。只能将倒出的图片像素设置大些才行。所以我们想要高清的图就不能用像素图。可以选择矢量图。
我们一般倒出图片格式。可以使用外部的其他小软件。这个想对不会用CAD人来说比较方便。网上有很多这方面的插件！
我今天要讲的是用CAD本身进行设置。
首先我们包括从CAD里面保存出来两种格式。都是高清的矢量图。一种是PDF的格式。一种是EPS的格式（那么我来看下下面的步骤吧！）

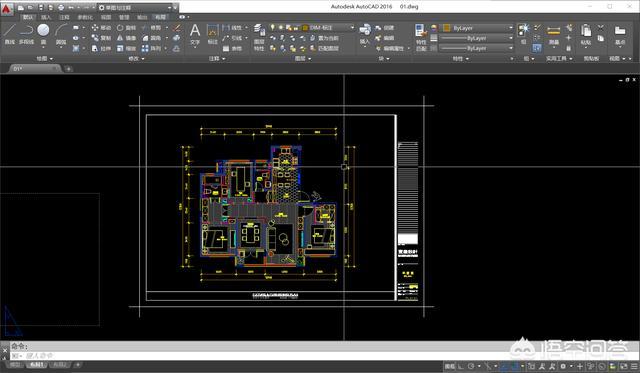

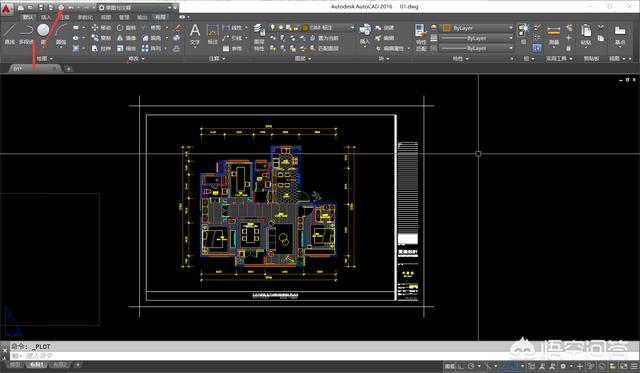

1、PDF格式导出方式：首先我们打开CAD图。

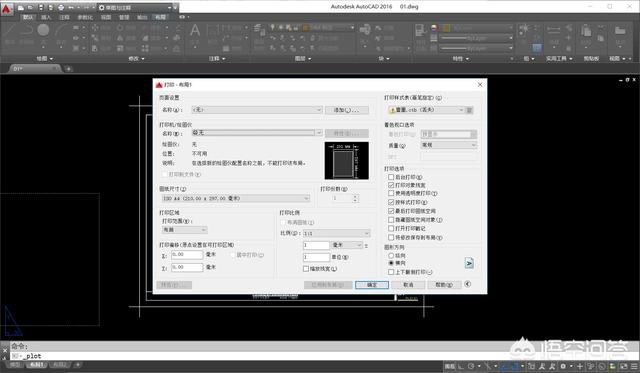

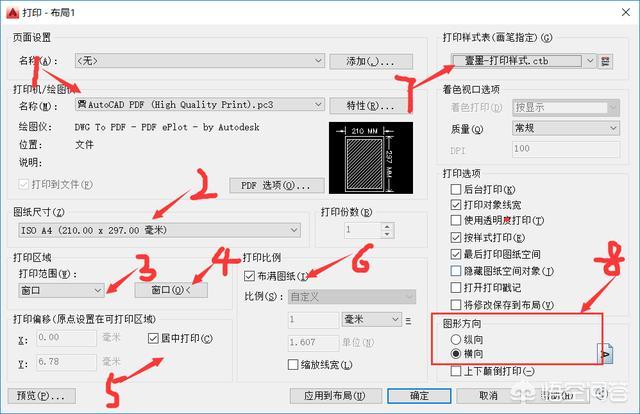

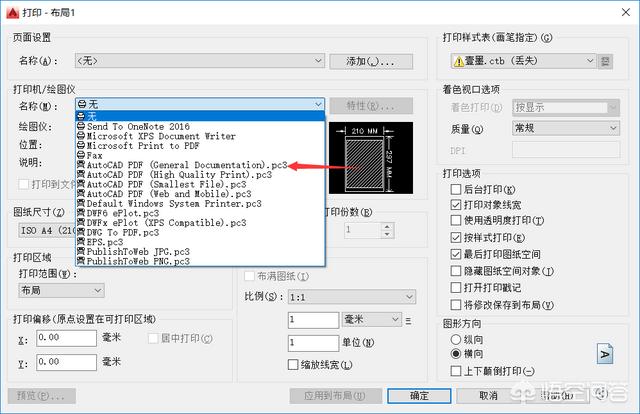

3、设置打印出图(绘图仪直接选择PDF的打印)如图

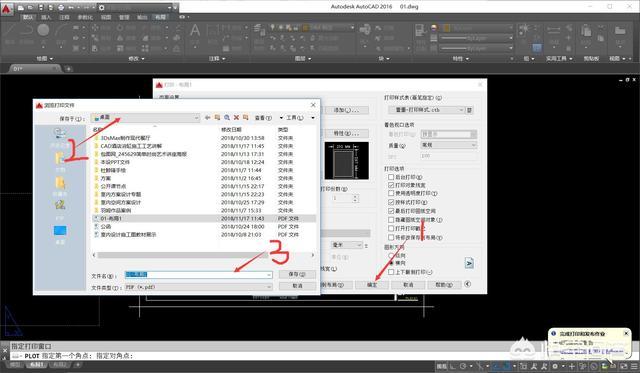

4、所有的设置完成后直接点击确定会弹出要保存的路径。设置好保存路径和名称后直接点击保存就可以了

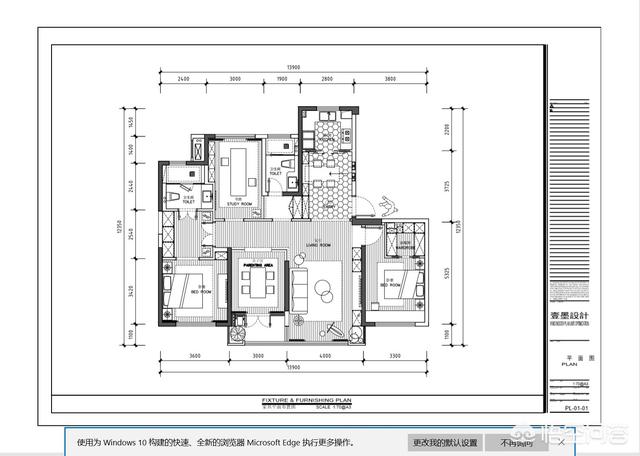

5、最后就可以在你保存的路径的位置找到你所保存的图。这时候你打开后他也是图片的格式。这个格式不管你怎么放大都不会出现模糊的现象！
第二种方式。也就是EPS的格式。我个人比较喜欢使用EPS的格式！但是EPS的格式设置想对麻烦一点。只是你设置好后以后就不用设置了。因为本身打印设置里没有这个格式的。需要我们在绘图仪中自己添加。好了。那我们看下步骤

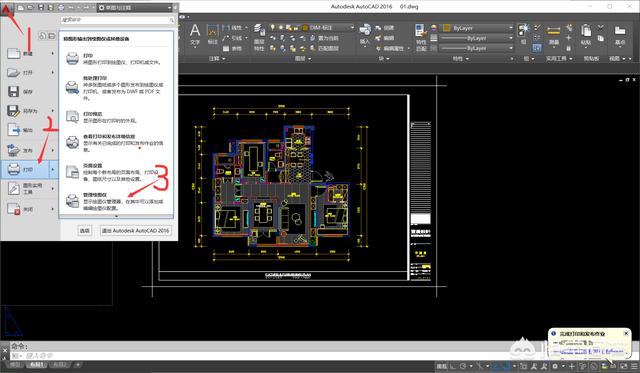

1、点击CAD左上角的图标按钮。会弹出基本工具。找到打印图标。鼠标放上去就会出现右边的那一排。然后点击最底下的管理绘图仪！

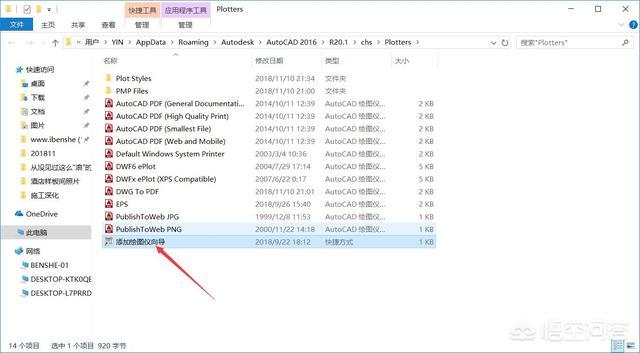

2、弹出绘图仪的窗口点击最下面的添加绘图仪向导

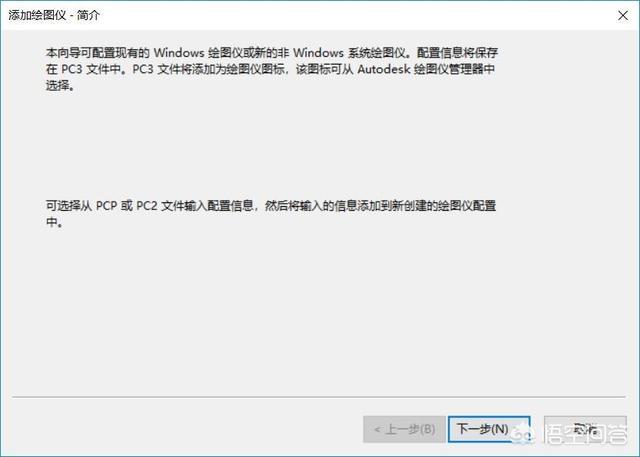

3、点击下一步

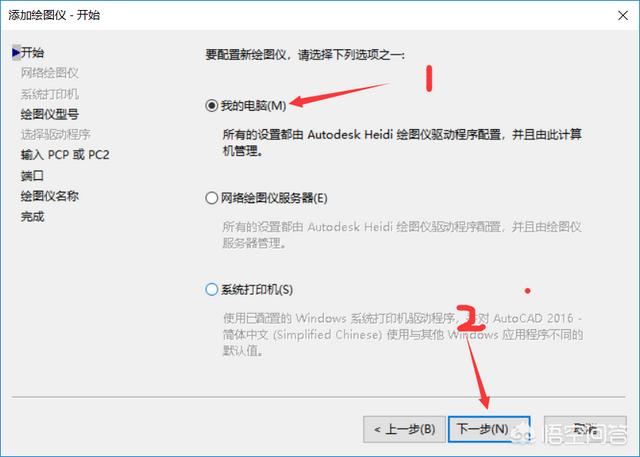

4、选择我的电脑。然后点击下一步

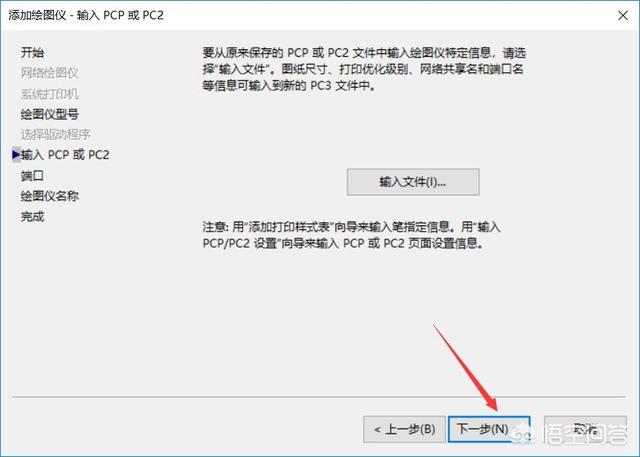

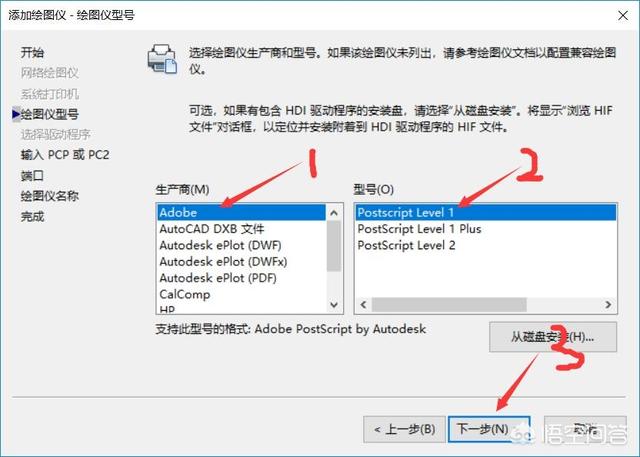

5、以默认选择就可以了。如果不是默认选择。可以参照下图

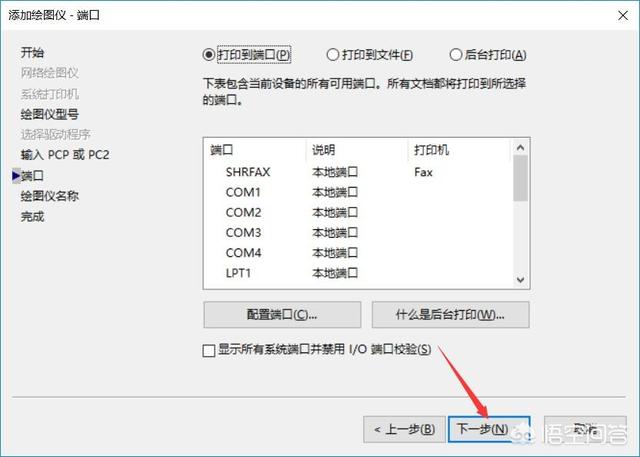

6、点击下一步
7、点击下一步

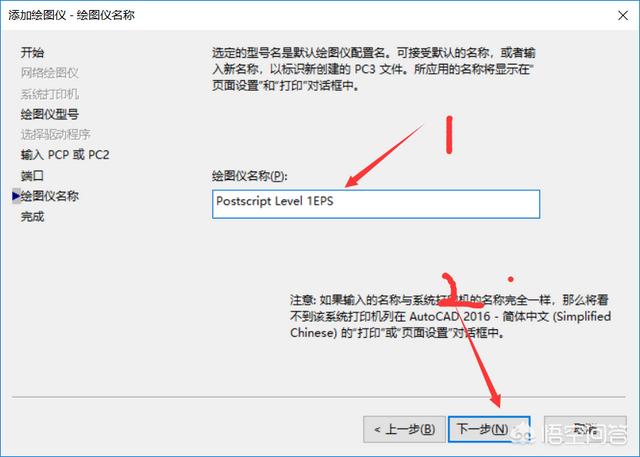

8、修改名称。修改成自己容易记住的名字。然后点击下一步

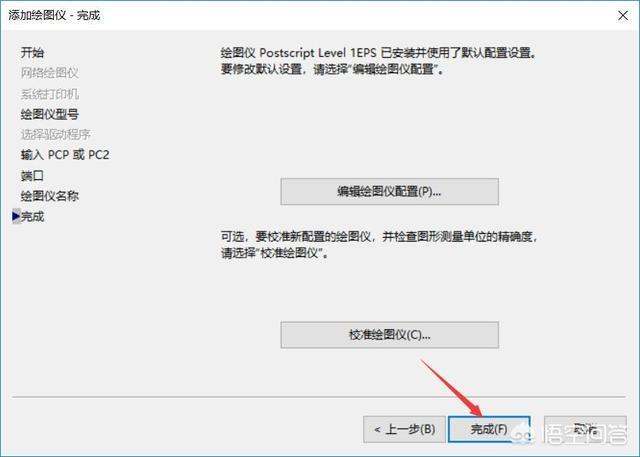

9、点击完成
10、那么EPS的格式我们已经设置好。这个时候就可以和上面打印PDF的方式一样。打开打印设置。就可以找到我们刚新建的打印仪器！

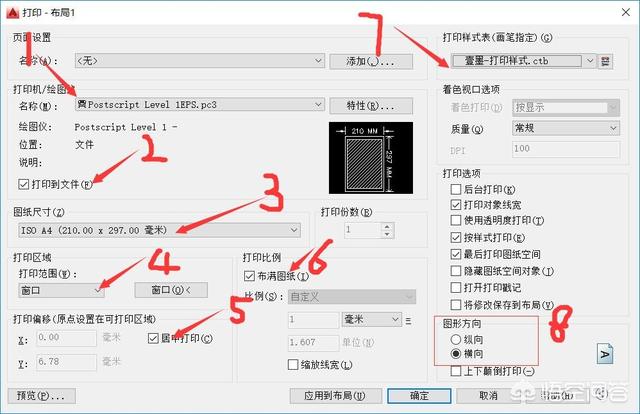

注意：在选择EPS打印的时候记得一定要勾选上面的第二项。如果不勾选在点击确定的时候时候没有保存路径的。

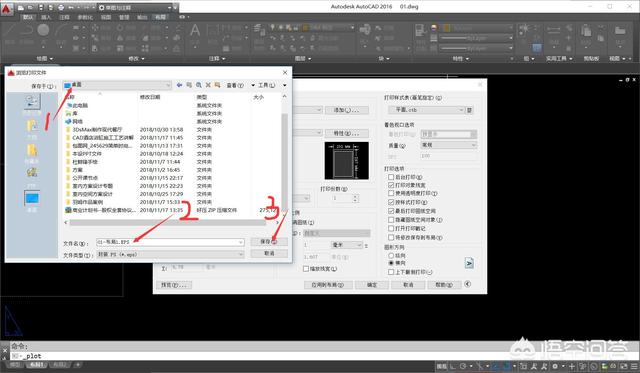

11、设置完成后直接点击确定打印就行！弹出保存路径。文件名后缀自动就是EPS的格式了！

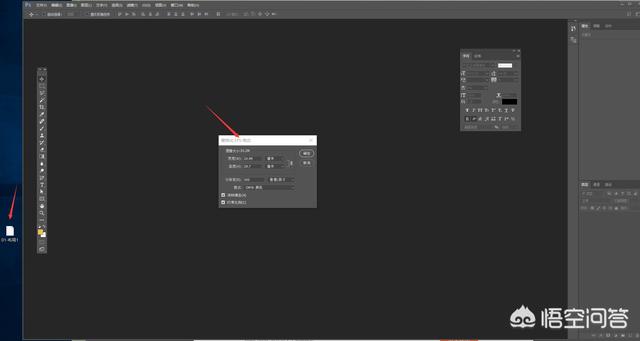

12、注意。EPS虽然也是矢量图。但是他要借助PS才能保存成图片。这样保存的图片也是比较清晰的。而且打印EPS主要是做彩屏比较好。有时候PDF打印出来回出问题！

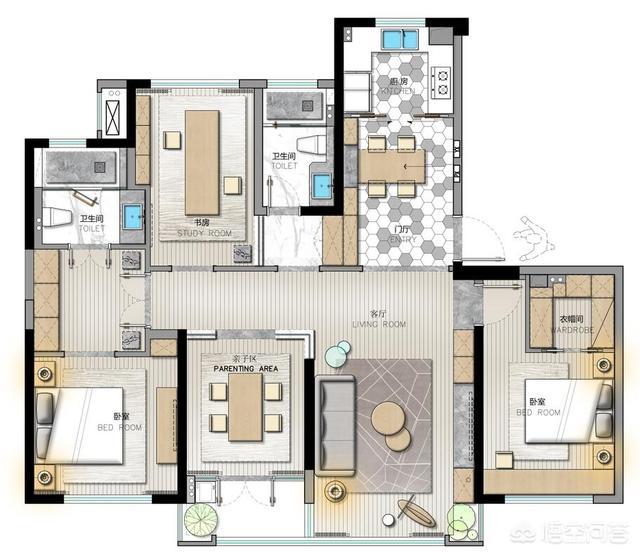

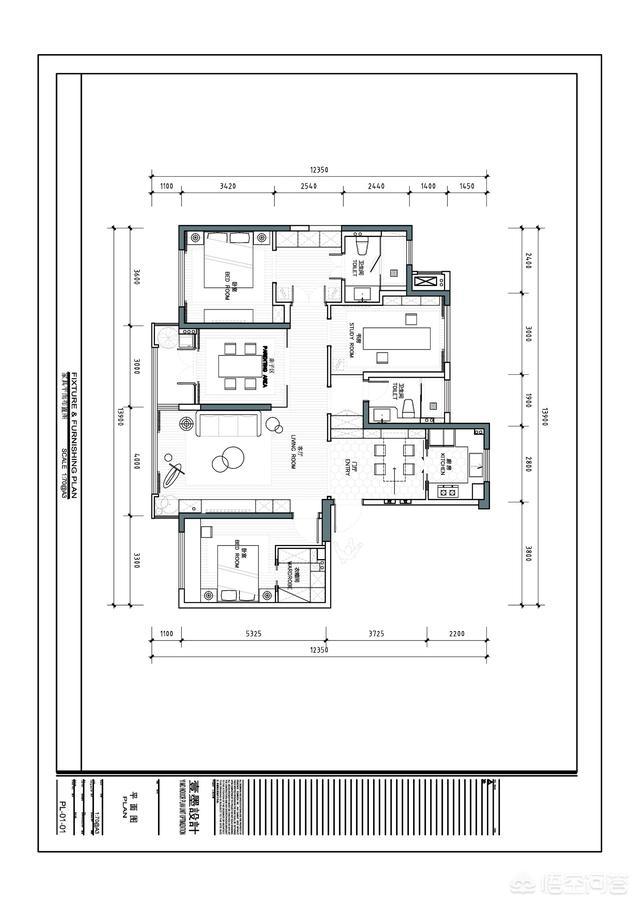

这是打印成EPS做的彩屏面。做设计的同学可以学习下！
其他观点：
CAD转PDF转换器 v1.0.7z:
https://u12625579.pipipan.com/fs/12625579-331530055
先转换成PDF 再转成图片
其他观点：
感谢邀请。要想转换清晰的图片可以先输出为PDF,在转成JPG
