CAD中如何快速进行尺寸标注？

试试语音读文章

热门回答：

泻药

终于有小伙伴提及这个问题啦。事实上。CAD设计中尺寸标注的确是最繁琐的工作之一。一张普通的图纸标注至少要用到3种以上的标注方式。传统标注方式下。一张图纸你可能点击鼠标200+次甚至更多。

于是很多CAD开发商都在研究新功能插件。以中望CAD机械版为例。介绍一下如何能快速进行尺寸标注。

先来两张动图感受下

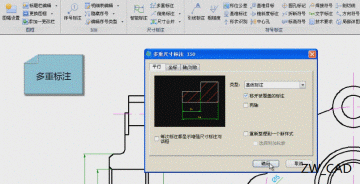

多重标注

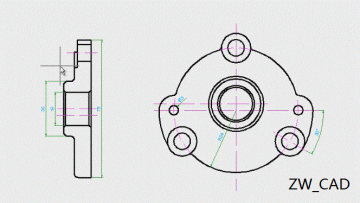

连续标注

在普遍的CAD平台是没有这个关于尺寸标注的新功能的。要有专业的插件。例如机械版

【机械】—【尺寸标注】—【智能标注】

或者直接输入命令：D

在标注过程中。大家只需要选择标注目标对象。尺寸预览会跟着鼠标拖动的方向变化。选择好想要实现的标注样式。鼠标确定即可。

除此之外。对于还能够细化标注类型的对象。也可以通过命令行的提示自由选择。例如默认圆是直径标注的。同时可得到半径的标注和折弯的标注。不仅如此。大家还可以根据绘图要求选择在圆外或者圆内显示标注。

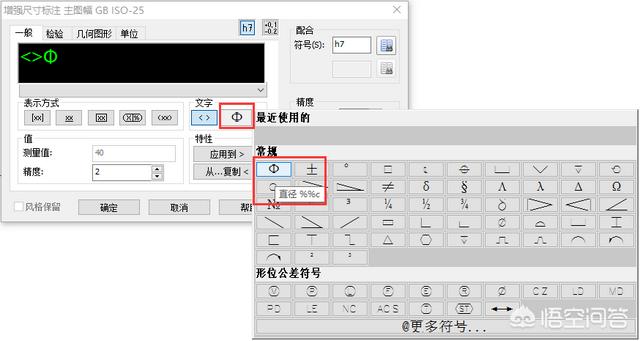

2019机械版的标注灵活性相比大家应该更感兴趣。通过一键切换即可实现由某一种标注方式到另一种标注的转变。当标注的内容不止是体现尺寸。还需要显示符号或公差值的话。大家还可以通过空格键调出增强尺寸标注功能界面。从表示方式、文字显示、精度控制等方面快速完成标注工作。

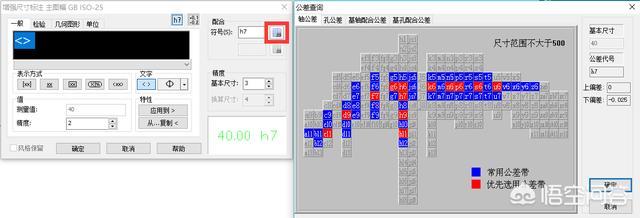

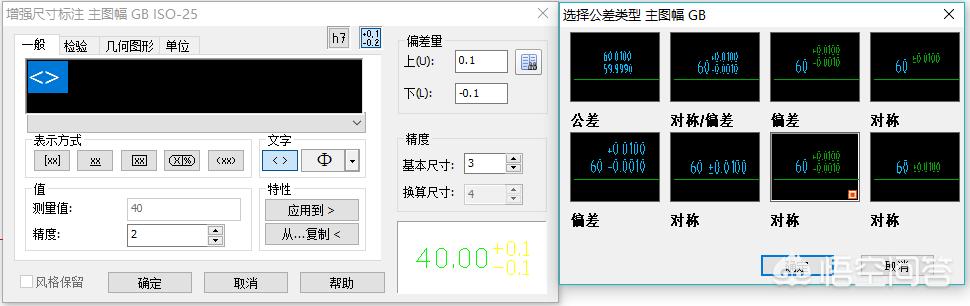

同时。点击增强尺寸标注对话框中的右下角图片。即可得到公差类型界面。方便大家直观地选择公差类型。点击“配合”后的小图标还可以直接显示国标的公差查询。因此无须重新翻阅手册查询。

特殊情况分析：

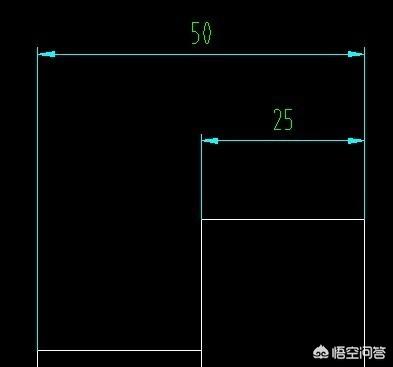

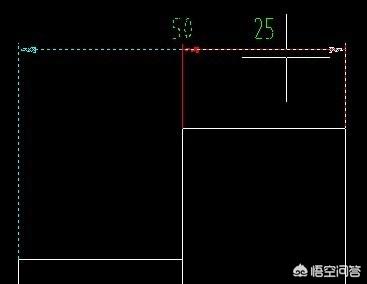

很多小伙伴在设计过程中难免会遇到尺寸重叠的现象。通常的做法都是用捕捉的延伸移动鼠标进行标注。简单的图纸这样做也未尝不可。

但是开篇已经说过了。尺寸标注是比较繁琐的。重复使用这种方法修改。必然会给大家增加额外的工作量。那该如何是好。

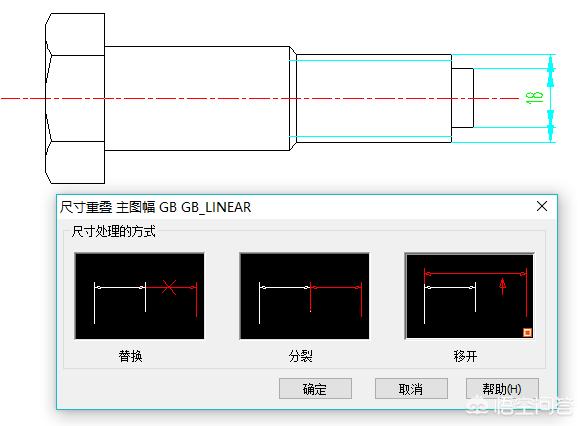

中望CAD机械版有智能的重叠尺寸检测功能

当出现这种情况时。CAD能自动检测出来并给出提示。大家可以根据实际的设计环境选择不同的处理方式。这是选择第三种移开的效果。

希望可以帮到你~ ZW_CAD

其他观点：

其他观点：

1.【标注线性】：线性命令是较为常用的尺寸标注工具。它的主要作用是标注两点之间的水平尺寸或垂直尺寸。执行线性命令方法如下：

运行迅捷CAD编辑器专业版。执行【标注】-【线性】命令。

执行线性命令后。光标选择标注的终点。在命令行出现的提示中有如下选择：角度、多行文字、文字、水平、垂直、旋转。

2.【角度】：设置尺寸文字的旋转角度。

3.【多行文字】：选择激活后。可在打开【文字编辑器】中编辑尺寸文字内容。

4.【文字】：手动编辑尺寸文字的内容。

5.【水平】：标注两点之间的水平尺寸。激活该选项后。标注的始终不会随着光标的移动而变动。将会一直保持对象的水平尺寸。

6.【垂直】：标注两点之间的垂直尺寸。激活该选项后。标注的始终不会随着光标的移动而变动。将会一直保持对象的垂直尺寸。

7.【旋转】：设置尺寸线的旋转角度。
