大家设计电路主要是用哪款EDA软件？初衷又是为什么呢？

热门回答：

电源开发离不开设计。那么都有那些软件来支持工程师们的工作呐？笔者整理了下电源电路设计常用软件合集。

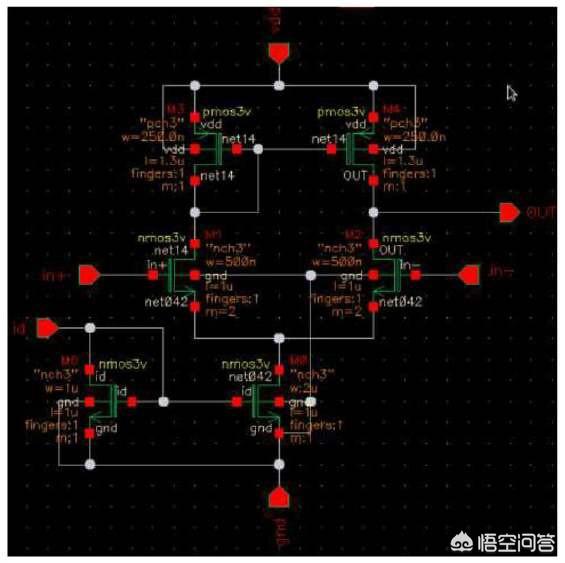

一、SPICE模拟电路仿真

用于模拟电路仿真的SPICE（Simulation Program with Integrated Circuit Emphasis）软件于1972年由美国加州大学伯克利分校的计算机辅助设计小组利用FORTRAN语言开发而成。主要用于大规模集成电路的计算机辅助设计。

SPICE的正式实用版SPICE 2G在1975年正式推出。但是该程序的运行环境至少为小型机。1985年。加州大学伯克利分校用C语言对SPICE软件进行了改写。1988年SPICE被定为美国国家工业标准。与此同时。各种以SPICE为核心的商用模拟电路仿真软件。在SPICE的基础上做了大量实用化工作。从而使SPICE成为最为流行的电子电路仿真软件。

现在用得较多的是PSPICE6.2。在同类产品中是功能最为强大的模拟和数字电路混合仿真 EDA软件。它可以进行各种各样的电路仿真、激励建立、温度与噪声分析、模拟控制、波形输出、数据输出、并在同一窗口内同时显示模拟与数字的仿真结果。无论对哪种器件哪些电路进行仿真。都可以得到精确的仿真结果。并可以自行建立元器件及元器件库。

二、PSPICE信息电子电路设计软件

PSPICE则是由美国Microsim公司在SPICE 2G版本的基础上升级并用于PC机上的SPICE版本。其中采用自由格式语言的5.0版本自80年代以来在我国得到广泛应用。并且从6.0版本开始引入图形界面。1998年著名的EDA商业软件开发商ORCAD公司与Microsim公司正式合并。自此Microsim公司的PSPICE产品正式并入ORCAD公司的商业EDA系统中。而后。ORCAD被Cadence收购。

在随后推出的PSPICE Release 9.0与传统的SPICE软件相比。PSPICE 9.0在三大方面实现了重大变革：首先。在对模拟电路进行直流、交流和瞬态等基本电路特性分析的基础上。实现了蒙特卡罗分析、最坏情况分析以及优化设计等较为复杂的电路特性分析;第二。不但能够对模拟电路进行。而且能够对数字电路、数/模混合电路进行仿真;第三。集成度大大提高。电路图绘制完成后可直接进行电路仿真。并且可以随时分析观察仿真结果。

虽然PSPICE应用越来越广泛。但是也存在着明显的缺点。由于SPICE软件原先主要是针对信息电子电路设计而开发的。因此器件的模型都是针对小功率电子器件的。对于电力电子电路中所用的大功率器件存在的高电压、大注入现象不尽适用。有时甚至可能导致错误的结果。PSPICE采用变步长算法。对于以周期性的开关状态变化的电力电子电路而言。将造成大量的时间耗费在寻求合适的步长上面。从而导致计算时间的延长。有时甚至不收敛。另外。在磁性元件的模型方面PSPICE也有待加强。

PSPICE Release 9.0共有六大功能模块。其中核心模块是PSPICE A/D。其余功能模块分别是：Capture（电路原理图设计模块）、Stimulus Editor（激励信号编辑模块）、Model Editor（模型）。

三、Saber开关电源首选

Saber是美国Analogy公司开发并于1987年推出的模拟及混合信号仿真软件。Saber软件易主。成为Synopsys公司产品。被誉为全球最先进的系统仿真软件。也是唯一的多技术、多领域的系统仿真产品。与传统仿真软件不同。Saber在结构上采用硬件描述语言（MAST）和单内核混合仿真方案。并对仿真算法进行了改进。使Saber仿真速度更快、更加有效、应用也越来越广泛。应用工程师在进行系统设计时。建立最精确、最完善的系统仿真模型是至关重要的。

Saber可同时对模拟信号、事件驱动模拟信号、数字信号以及模数混合信号设备进行仿真。利用Calaversas算法。Saber可以确保同时进行的两个仿真进程都能获得最大效率。而且可以实现两个进程之间的信息交换。并在模拟和数字仿真分析之间实现了无缝联接。

在Saber中。仿真模型可以直接用数学公式和控制关系表达式来描述。而无需采用电子宏模型表达式。为了解决仿真过程中的收敛问题。Saber内部采用5种不同的算法依次对系统进行仿真。一旦其中某一种算法失败。Saber将自动采用下一种算法。通常。仿真精度越高。仿真过程使用的时间也越长。普通的仿真软件都不得不在仿真精度和仿真时间上进行平衡。Saber采用其独特的设计。能够保证在最少的时间内获得最高的仿真精度。Saber工作在SaberDesigner图形界面环境下。能够方便的实现与Cadence Design System、Mentor Graphics和Viewlogic的集成。

通过上述软件可以直接调用Saber进行仿真。

Saber的典型案例是航空器领域的系统设计。其整个设计过程包含了机械技术、电子技术、液压技术、燃油系统、娱乐系统、雷达无线技术等复杂的混合技术设计与仿真。从航空器、轮船、汽车到消费电子、电源设计都可以通过Saber来完成。

在开关电源设计中。如果有变压器。saber仿真是最好的。变压器模型比较全。saber仿真现在主要问题就是没有教材。不方便学习。

四、IsSpice交互式仿真软件

IsSpice是美国Intusoft公司推出的一种商业仿真软件。是ICAP/4软件集成系统的重要组成部分。InSpice是具有完善的仿真控制功能的交互式仿真软件。其主要特点包括：

（1）瞬态波形显示;

（2）电路元件电压、电流、功耗及模型参数显示;

（3）采用ICL交互式编程语言控制仿真过程;

（4）可进行成组参数扫描;

（5）可进行交流、直流、瞬态、噪声、傅立叶、失真度、温度、直流灵敏度、蒙特卡罗分析和最佳化分析;

（6）可测量电路参数临界值。

ICAP/4软件集成系统主要由SpiceNet、PreSPice、InSpice和IntuScope四大功能模块组成。ICAP/4的工作流程是：首先进入SpiceNet绘制电路图。并生成相应的Netlist文件。然后执行IsSpice仿真软件模块。在仿真之前系统将自动连接PreSpice仿真资料库中的元件模型。仿真完成之后利用IntuScope波形分析处理模块对仿真模型进行分析处理。

IntuScope波形分析处理软件能够实现数字式存储示波器和频谱分析仪的功能。能够对仿真结果进行实时分析和计算处理。主要能够

（1）显示各种分析类型的仿真波形;

（2）波形分析参数包括：有效值、峰-峰值、平均值、最大值、最小值;

（3）允许同时显示和分析大量波形;

（4）可进行回归、滤波、增益、相位、上升/下降时间分析和计算。

SpiceNet电路原理图绘制模块

SpiceNet是电路原理图绘制模块。主要实现电路原理图的绘制、Netlist文件的自动生成、瞬态波形显示以及交互式仿真控制。SpiceNet与当前流行的各种仿真系统兼容。其输出文档格式适用于Mentor、OrCAD和Protel系统。 ICAP/4工业版的PreSpice元件资料库中包含10。000种以上的元件模型。以ASCⅡ格式保存。用户可以随时通过仿真模型浏览器Parts Browser对不同元器件供应商提供的元件模型进行浏览。同时。ICAP/4系统还提供了100多个通用模型。输入相应的元件参数后即可直接调用。另外。用户可以即时通过Internet下载最新的元件库。

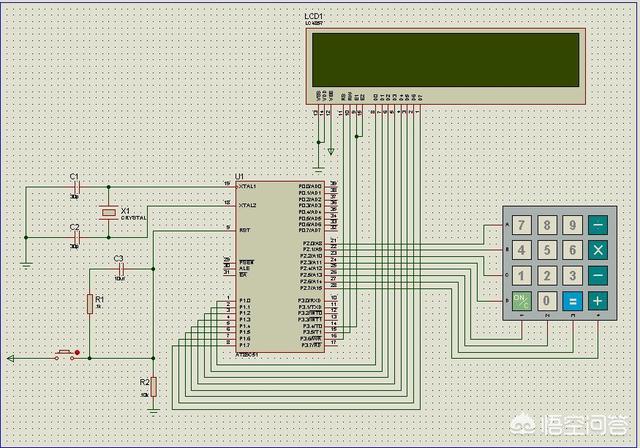

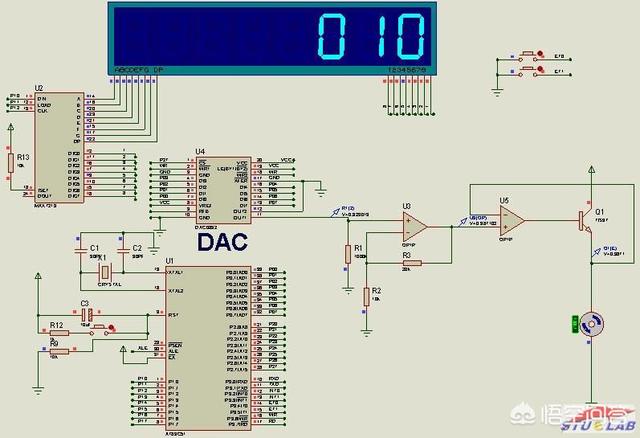

五、EWB模数电路的混合仿真

20世纪90年代初推出的电路仿真软件。相对于其它EDA软件。它是较小巧的软件（只有16M）。但它对模数电路的混合仿真功能却十分强大。几乎100%地仿真出真实电路的结果。并且它在桌面上提供了万用表、示波器、信号发生器、扫频仪、逻辑分析仪、数字信号发生器、逻辑转换器和电压表、电流表等仪器仪表。它的界面直观。易学易用。它的很多功能模仿了SPICE的设计。但分析功能比PSPICE稍少一些。

六、MATLAB产品族

它们的一大特性是有众多的面向具体应用的工具箱和仿真块。包含了完整的函数集用来对图像信号处理、控制系统设计、神经网络等特殊应用进行分析和设计。它具有数据采集、报告生成和MATLAB语言编程产生独立C/C++代码等功能。

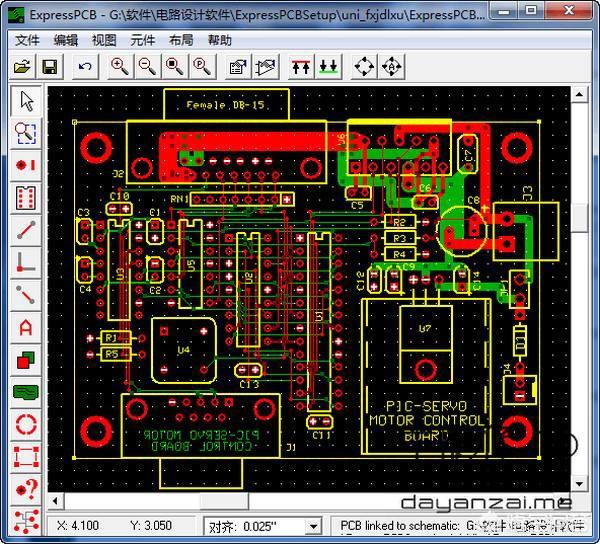

七、PCB设计软件

PCB（Printed—Circuit Board）设计软件种类很多。如Protel；OrCAD；Viewlogic；

PowerPCB；Cadence PSD；MentorGraphices的Expedition PCB；Zuken CadStart；

Winboard/Windraft/Ivex-SPICE；PCB Studio;；TANGO等等。其中Protel是个完整的全方位电路设计系统。包含了电原理图绘制、模拟电路与数字电路混合信号仿真、多层印刷电路板设计（包含印刷电路板自动布局布线）。可编程逻辑器件设计、图表生成、电路表格生成、支持宏操作等功能。并具有Client/Server（客户/服务器体系结构。同时还兼容一些其它设计软件的文件格式。如ORCAD、PSPICE、EXCEL等。

其他观点：

这是复制粘贴来的。希望对大家有所帮助

目前主流的就 三大PCB设计软件。目前不主流的就不提了。

1、Altium Designer 下简称AD 。可以说是 PROTEL 的升级版。 2、PADS 3、Cadence allegro

Protel99 就不要提了。那已经是古董了。没法画复杂的板子。 除了这3个软件以外。还有很多软件。如Cadstar 。CR5000。PCAD,Mentor EE,Mentor WG。Mentor en 。PADS专业版 等大把软件。而且这些软件有的功能也非常强悍。比上面说的3大软件功能强大的都有。但是市场占有率不高。这里就不说了。目前市场占有率不高。目前你学他意义不大。对一个初学者。学了估计也难找工作。没什么公司用。

所以我们主要讨论一下这3大软件。

1、AD软件分析

AD（包括PROTEL99） 这个软件的市场定位是一些简单的板子。比如单片机类。简单的工业类。一些相对简单的板子。用这个软件比较多。相对是偏低端产品设计。大部分都是简单的板子。大部分用这个软件的公司产品都是相对偏简单的。一般都是 2层 4层为主。在中国市场上。内地城市使用的比较多。发达城市比较少用。基本上可以说在发达城市。这个使用这个软件。找工作都不好找。但是这个软件。在内地城市使用的占有率很高。这个软件在内地城市为什么这么高。我个人认为主要是因为这个软件在学校里面的推广做得比较好。因为每个读电子或者机电相关专业的学生在学校里面就有教这个。或者有要求去学这个。所以目前还在用这个软件的工程师。我可以肯定的是超过 80%是因为在学校里面用的。出社会后就继续用了。所以可以说这个软件如果没有中国大学生这一部分的市场。这个软件应该在中国市场上估计就非常少见了。

2、PADS软件分析

PADS的前身是 POWER PCB 。这个软件界面菜单很少。上手不难。我估计也是这一点能得到了市场的认可。特别是消费类电子产品市场占有率非常高。早期都可以说在消费类产品里面差不多是垄断的地位。比如从早期的 VCD,DVD,MP3 ,MP4。U盘。液晶电视。到现在的平板电脑。行车记录仪。车载电子产品。导航仪。数字机顶盒。安卓智能电视盒、手机等都是绝对的市场占有率。特别是手机PCB设计。PADS软件几乎占了垄断的优势。 在整个消费类电子产品里面。几乎PADS都占了大头。特别是前几年的市场占有率更是绝对的高。这几年因为allegro 这个软件慢慢的起来了。PADS占有率感觉有所下降的趋势。 但是目前在沿海发达城市里面。PADS还是占主流市场。特别是深圳大部分公司还是用PADS 。其次是allegro 。PADS找工作在深圳很容易。

3、allegro软件分析

Cadence allegro 这个软件的优势是功能强大。缺点是不好学。不容易上手。所以这个软件 在10年前或者说7 8年前。市场占有率都还比较低。一般只有大公司用。特别是做电脑主板的公司用。因为这个软件功能强大。画大型板子有优势。如电脑主板。大型工控板。服务器主板。等大型板子。他的效率和优势非常明显。所以他的市场目前主要还是在电脑主板。大型工控板。服务器主板。等这些大型板子上。以及现在一些平板电脑。手机板也会有少量公司用。和大公司在用。长远角度来讲allegro市场前景比较大。

学习软件结论：

想要画简单的板子,就学AD 。想要画消费类电子产品就学PADS 。想要画大型板子就学allegro 。 如果学PADS 和allegro 以后你基本上也都是在沿海等发达城市工作。内地城市没这么好找工作。 如果学AD 。主要就是内地工作。沿海城市用的不多。。。 当然这个是相对比例而已。就好比深圳用PADS非常多。但是也还是有公司用AD 。只是说非常少而已。

另外比如你想要学AD 就不要想着去画消费类产品。比如你学AD去画 行车记录仪。有P用了。用AD软件想去找个画行车记录仪的工作。根本就找不到。根本就没有做行车记录仪的公司用AD这个软件画板。谁要你。做平板电脑。做液晶电视。做手机。等这些产品也是如此。学AD 想要画这种产品。你非常难找工作或者说根本就找不到这类的工作。这类也许会有人反驳。我现在就是用AD 画平板啊。现在用AD画平板也没错。或者用AD 画手机也没错。但是你去看看整个市场上用的有多少？ 但是不管怎么少人用。应该也还是有个别公司再用。用的公司不多。对一个刚学的新手来说。更是难找工作。

工资方面。用不同的软件。画不同的板子。工资差很远的都有。比如现在有一些内地城市画板。3K多的都有。 有一些地方拿 2W多的也有。这个具体还是要看你画什么板来定。 板子差不多的话。个人感觉用ALLEGRO 的工资稍微比PADS的高一点点。这是我个人根据身边很多朋友的收入来看觉得的。个人看法。学习主要还是为了工作。所以学习就应该学到合适的东西。比如学AD 也就应该学画一些简单的板子和工业类相对简单的板子就差不多了。再复杂的板子。也少公司用AD 。 学PADS 。你想要学画电脑主板。或者大型工控主板。也也没什么P用。学了也找不到工作。基本没有公司用PADS画电脑主板。 学allegro 你想要画液晶电视或者行车记录仪。那也没什么P用。用allegro 想找个画液晶电视。行车记录仪的工作也是找不到。根本没公司用。下面我们来讨论一下目前就业问题。和定位：就业。这是每一个想要进入这个行业都关注的问题。也就是说我学这个PCB设计软件后。能不能找到工作。如果不能找到工作那就是白学了。这些软件目前在中国城市分工。感觉还是有区域划分。比如大部分内地城市都是AD （PROTEL）占有率比较高。

1、如果你想要在内地城市工作。画一些简单的 2层。4层板。那我建议你学AD 软件。内地城市用这个软件找工作比较容易。但是由于用这个软件的公司板子一般都是比较简单的。所以工资一般不高。

2、如果你想要在沿海城市。特别是想要在

深圳工作。想要画这种消费类产品的话。建议学PADS 。这个软件容易上手。而且深圳找工作非常容易。用的公司很多。

3、如果你想画大型产品板子。建议学allegro 。这软件目前市场占有率挺高。特别是在大型板子里面占有绝对的优势。 学习PCB设计。大部分人都是为了工作。学完后。能找到一份好工作。这是每个人的期望。所以想要学哪个设计软件。要自己定位好。因为这个有好几个影响的因素。比如你以后想在哪个城市工作。 主要想设计什么产品。

上面在是我个人对这几个软件的见解。

怎么才能知道我所在的城市用哪个PCB设计软件？

方法是：你到一些招聘网站上。看你所在的城市。大部分招这方面职位的。都要求用哪个软件。这样你就知道你在的城市用哪个软件比较多了。

有一些公司招聘信息会这么写。要求精通PADS9.5 。熟练allegro ,PROTEL 等设计软件。 看到这种信息其实马上就能知道这个公司主要用哪个设计软件。按照人的心理学来讲。一般都是写在第一个的就是常用的。 或者要求精通的那个就是他们主要使用的。所以你找100个招聘信息下来。统计一下。就能知道你所在的城市 主要用哪个软件了。这个软件占的份额大概有多少也就知道了。

也许这不是绝对准确。但是也是非常接近市场数据。

软件只是一个工具。其实用哪个软件都无所谓。如果你自己是老板。或者公司用什么软件你可以说了算的。那你学哪个软件问题都不大。但是如果你是为了找工作方便的。那还是要看哪个软件用的公司多。才好找工作。
