CAD修剪命令如何使用？

试试语音读文章

热门回答：

1.1、调用修剪（TRIM）命令方法

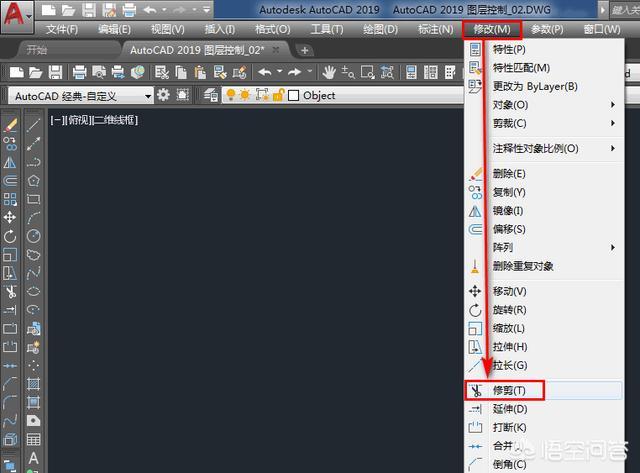

调用修剪（TRIM）命令方法一：修改 -> 修剪

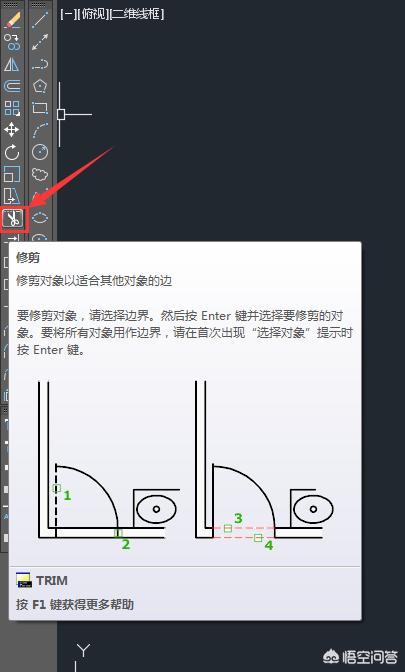

调用修剪（TRIM）命令方法二：在“修改”工具栏点击“修剪”命令按钮。

调用修剪（TRIM）命令方法三：命令窗口输入命令：TR（表示TRIM）

1.2、修剪（TRIM）命令具体运用

1.2.1、使用TRIM命令沿修剪边部分地删除某个对象或某组对象

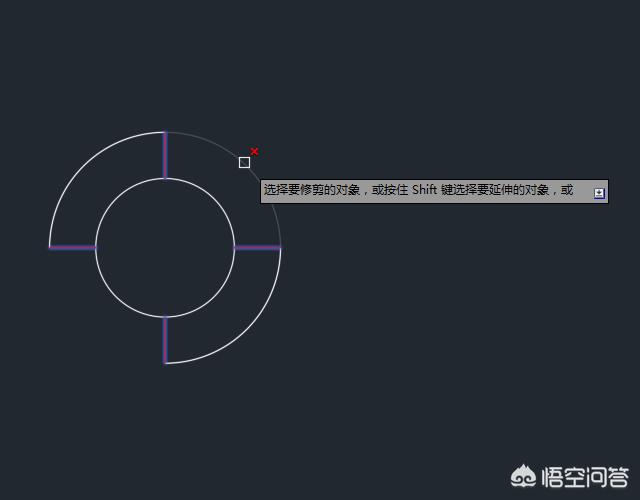

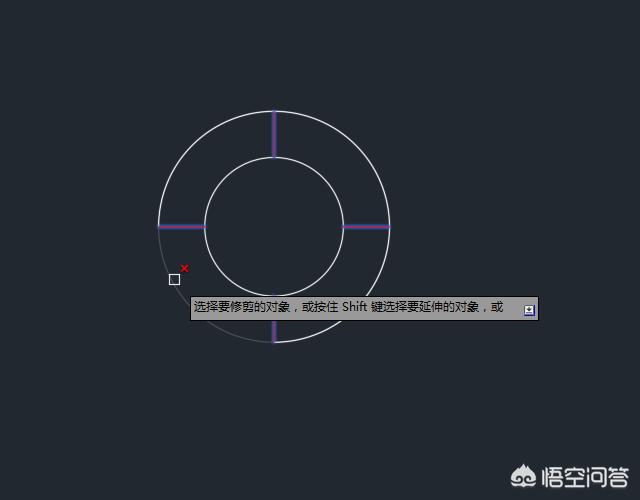

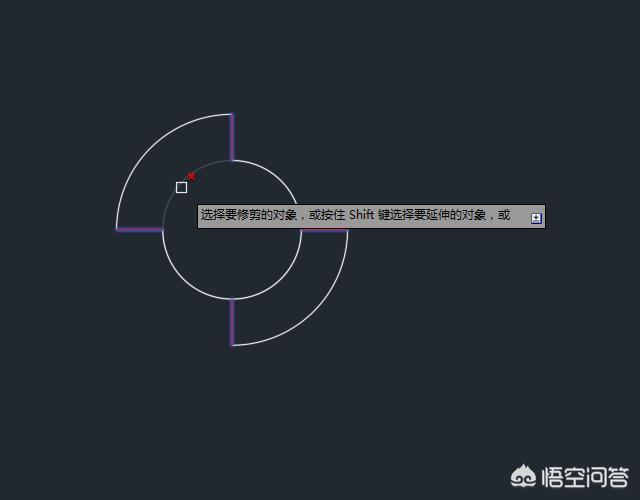

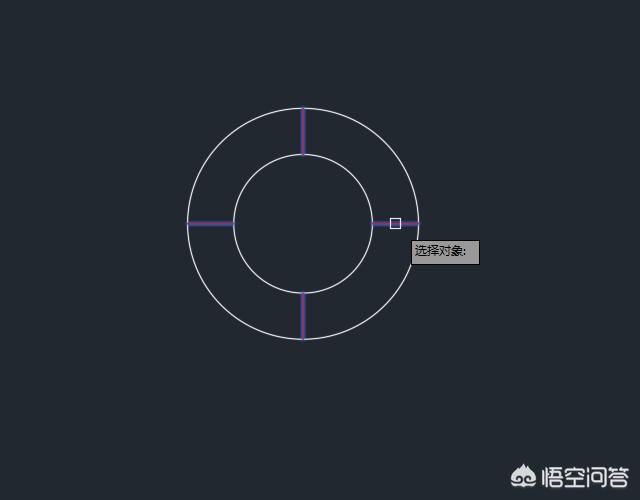

如下图。四条红色的线段为修剪边。位于修剪边的圆段被修剪。使用命令窗口操作见下面。

命令: TR（表示TRIM）

选择对象或 <全部选择>: 拾取四条红色线段作为修剪边

选择要修剪的对象。或按住 Shift 键选择要延伸的对象。或

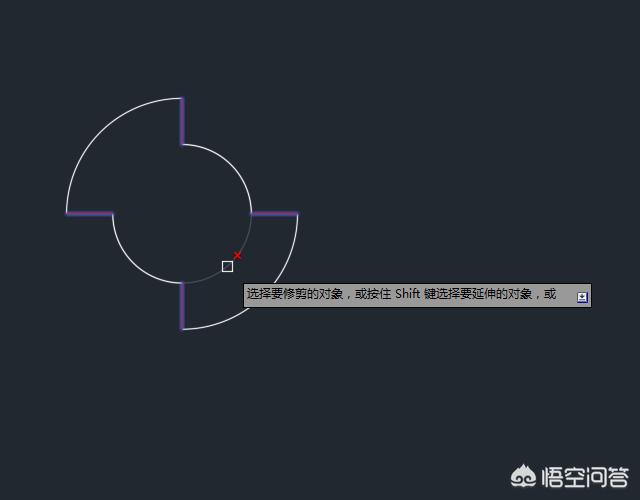

[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:拾取下图要修剪的圆段

可以看到将要被修剪掉的对象变灰。并且上面有红色交叉。

选择要修剪的对象。或按住 Shift 键选择要延伸的对象。或

[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:拾取下图要修剪的圆段

选择要修剪的对象。或按住 Shift 键选择要延伸的对象。或

[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:拾取下图要修剪的圆段

选择要修剪的对象。或按住 Shift 键选择要延伸的对象。或

[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:拾取下图要修剪的圆段

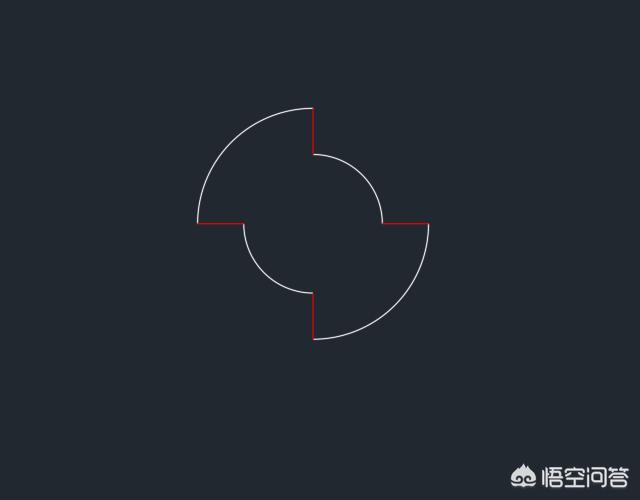

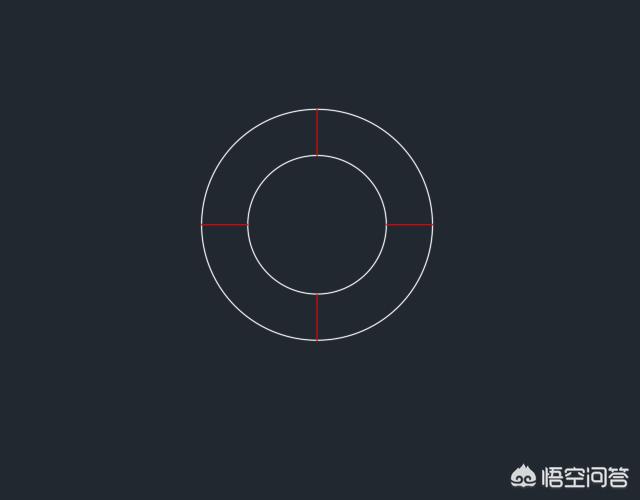

修剪命令执行完成后得到想要的图形如下图。

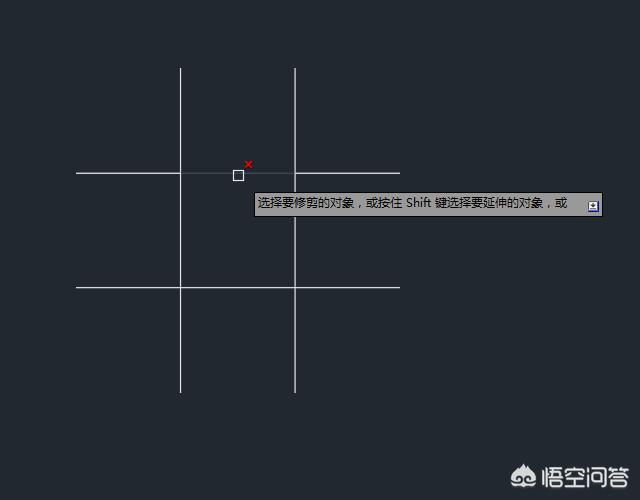

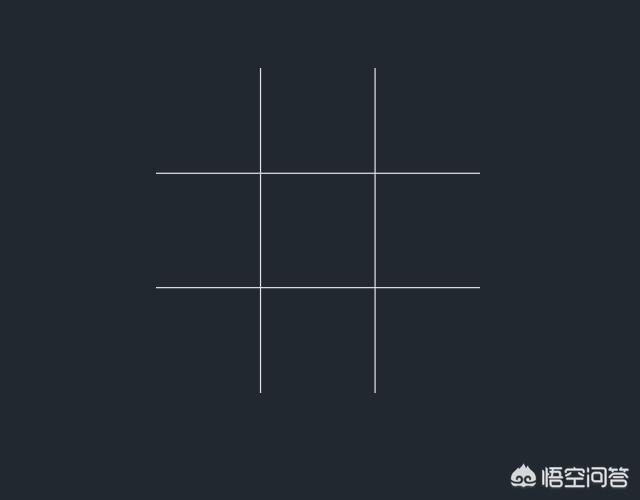

1.2.2所有对象作为修剪边的修剪（默认选项）

该方法选择修剪边是在“选择对象”提示时按Enter键。这样选择图形中的所有对象为修剪边。使用这种方法时修剪边不亮显。

命令: TR

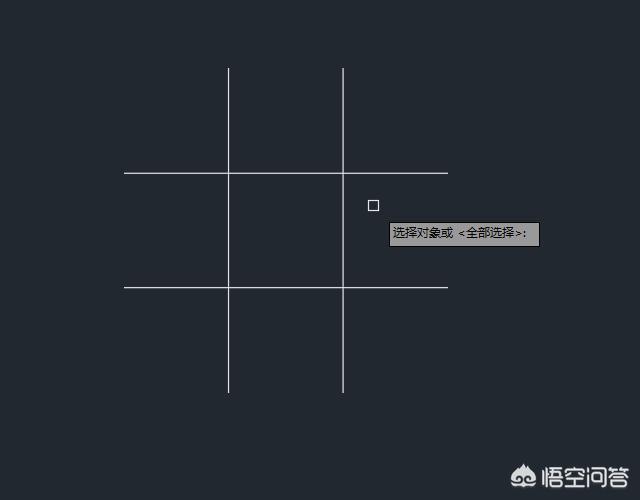

选择对象或 <全部选择>:按Enter键选择所有四条线作为修剪边

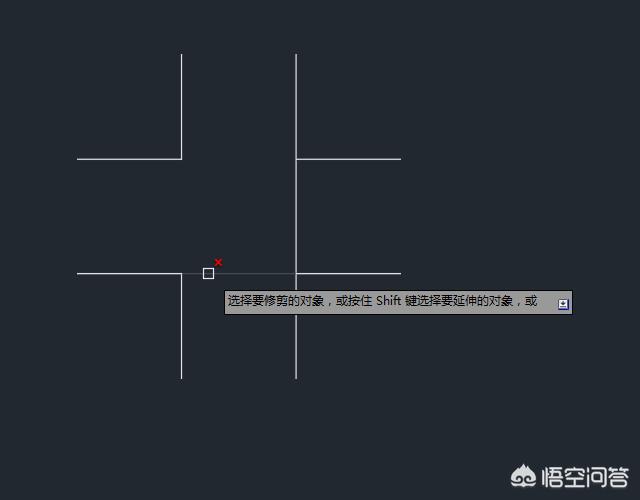

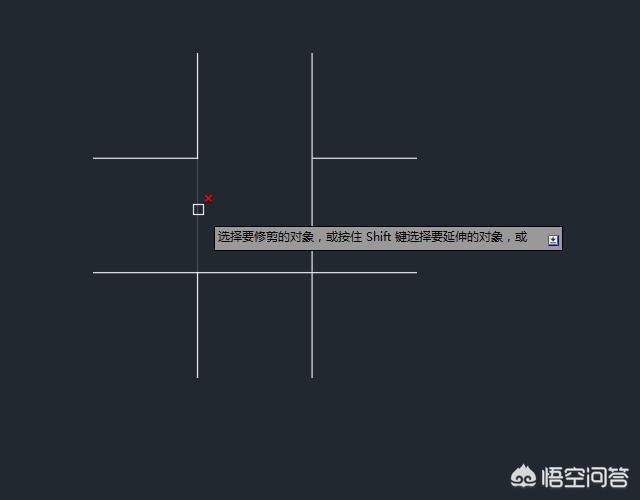

选择要修剪的对象。或按住 Shift 键选择要延伸的对象。或

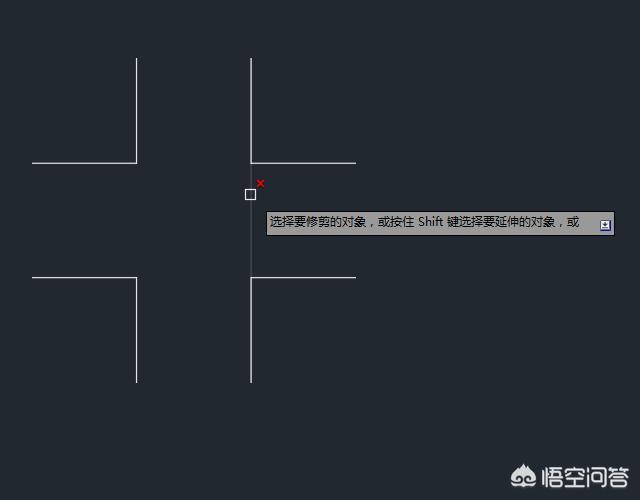

[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:选择下图中要修剪的线段

选择要修剪的对象。或按住 Shift 键选择要延伸的对象。或

[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:选择下图中要修剪的线段

选择要修剪的对象。或按住 Shift 键选择要延伸的对象。或

[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:选择下图中要修剪的线段

选择要修剪的对象。或按住 Shift 键选择要延伸的对象。或

[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:选择下图中要修剪的线段

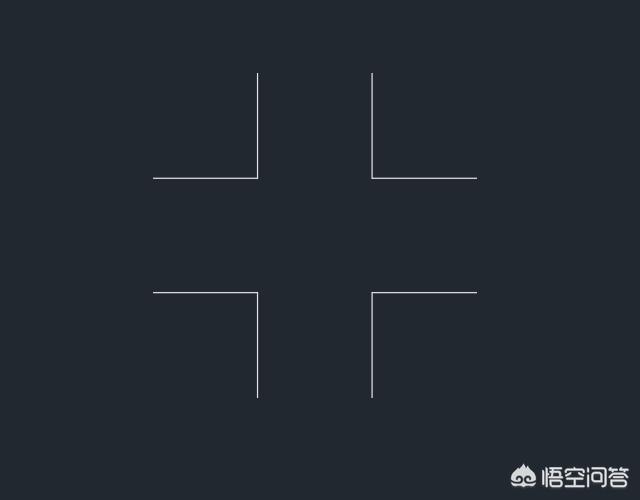

修剪命令执行完成后得到想要的图形如下图。

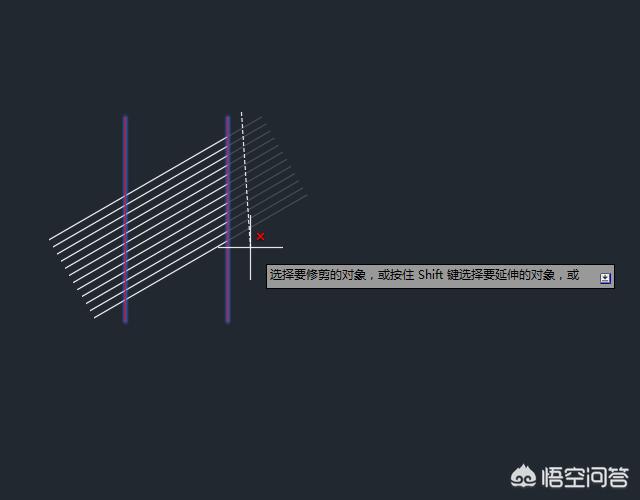

1.2.3使用栅栏（Fence）选项进行修剪

在使用修剪命令时还可以在“选择对象”提示下使用栅栏（Fence）选项。

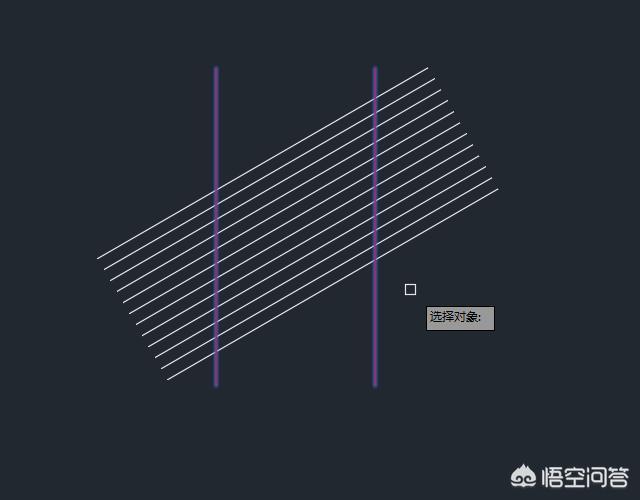

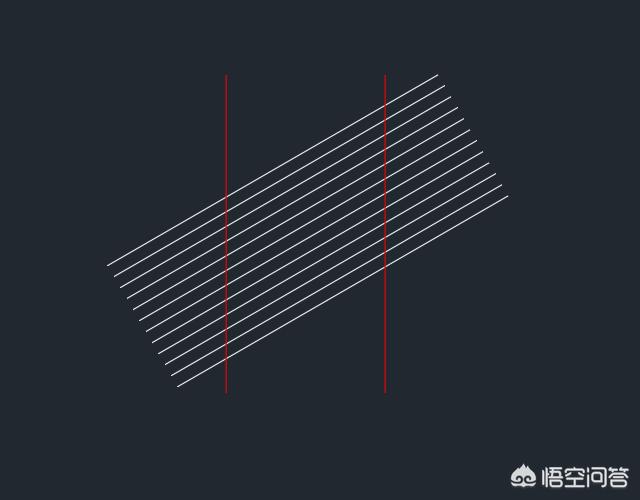

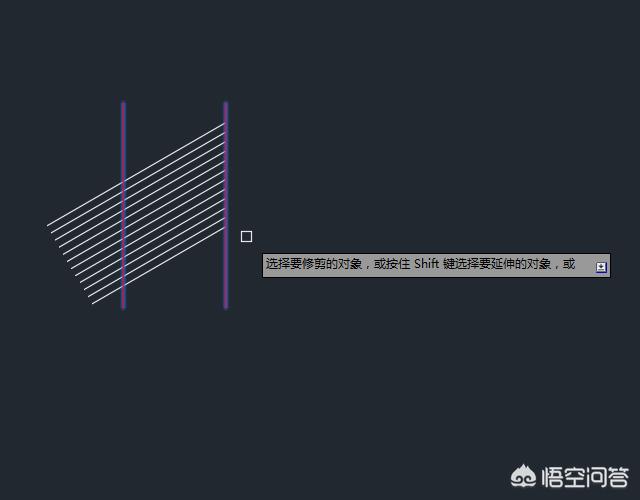

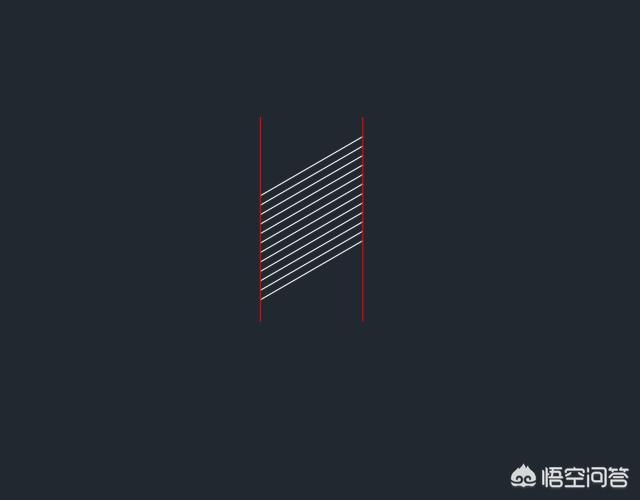

如下图所示。我们只要保留两条红线之前斜线。需要修剪掉两条红线左右两边的斜线。

命令: TR

选择对象或 <全部选择>: 选择两条红线作为修剪边

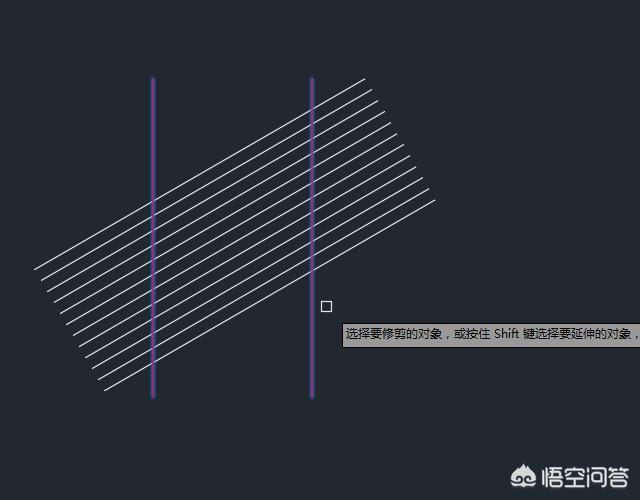

选择要修剪的对象。或按住 Shift 键选择要延伸的对象。或

[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: F（表示Fence）

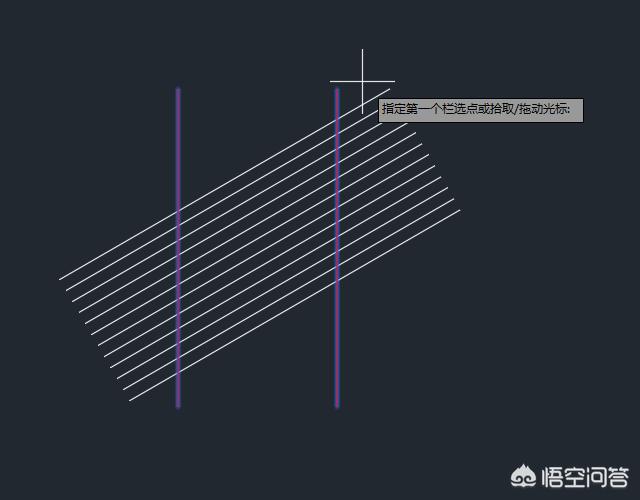

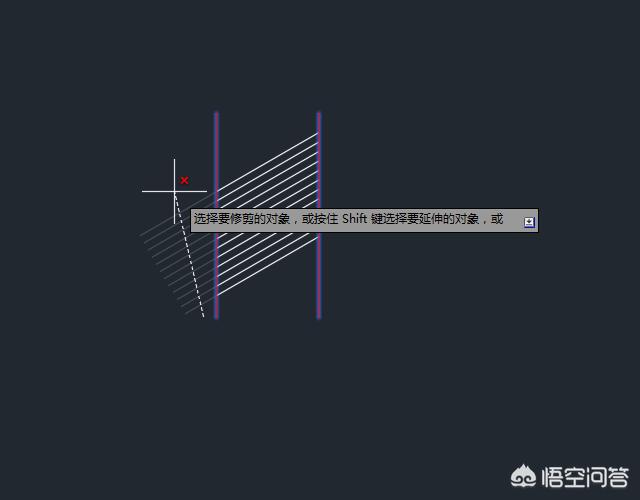

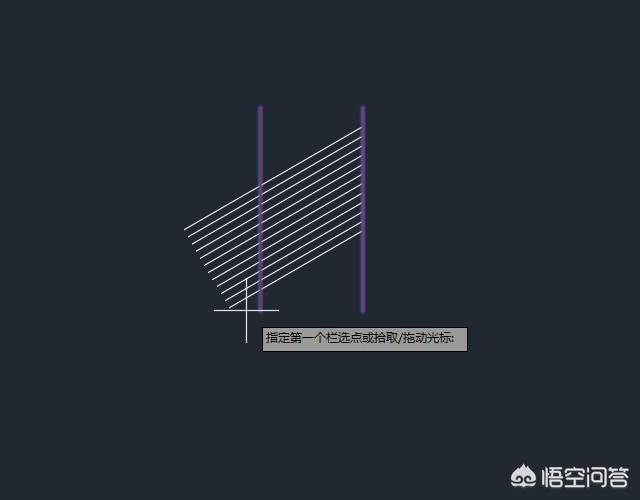

指定第一个栏选点或拾取/拖动光标:在如下图处单击。指定第一个栅栏选择点

指定下一个栏选点或 [放弃(U)]:在如下图处单击。指定第二个栅栏选择点

栅栏选择完成后。删除了红线右边的斜线。

接着使用栅栏（Fence）选择命令删除红线左边的斜线。

指定第一个栏选点或拾取/拖动光标:在如下图处单击。指定第一个栅栏选择点

指定下一个栏选点或 [放弃(U)]:在如下图处单击。指定第二个栅栏选择点

第二次栅栏选择完成后。删除了左边的斜线。修剪命令执行完成后如下图。

这个示例巧妙地使用了栅栏（Fence）选择。否则一条一条线段地选择。费时又费力。

您学会了吗？如果您还有疑问。可以留言。我们一起共同探讨。我是【推优创意】。专注软件教学和软件使用疑难问题解答。欢迎关注我。

其他观点：

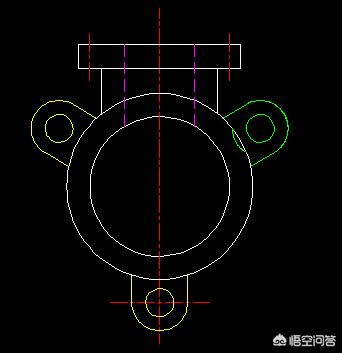

1：首先输入快捷键TR（修剪的快捷键）-空格。选择我们需要修剪的位置（图1中绿色区域）。选择需要修建的位置。然后空格确定。

2：TR-空格-空格(第二个空格为选择修剪的对象为该绘图区内所有图形)。然后修剪图中两处需要修剪的位置。在通过删除来删除不能修剪的地方。如图

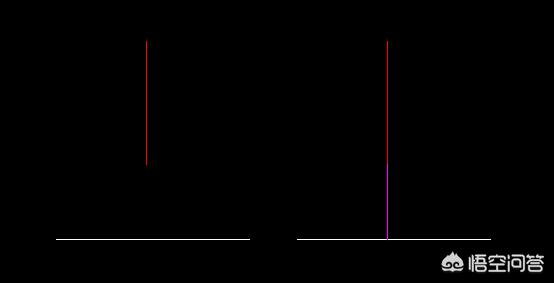

修剪命令TR。除开修剪功能之外。还有一个延伸功能。具体操作为。TR-空格-空格-Shift+图中红色线条。如图

注：当Shift+红色线条时。在选择该线条时必要点击该线段中点一下的地方才能于白色线条有交点。

以上就是修剪功能在CAD中的运用。包括修剪和延伸的使用方法和操作方式。
