CAD图层管理中冻结图层与锁定图层的区别是什么？

试试语音读文章

热门回答：

其实您提的问题就是“图层状态”控制的内容

AutoCAD 2019 提供了一组“图层状态”开关。用以控制图层相关状态属性。

1、开/关

关闭图层后。该图层上的对象不能在屏幕上显示或者由绘图仪输出。在重新生成图形时。该图层上的对象仍将重新生成。

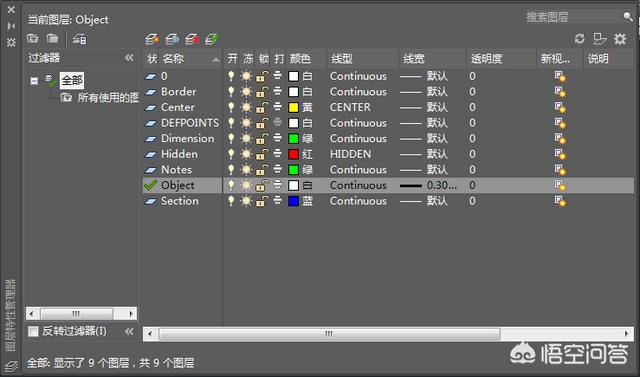

如下图。用图层管理如下：

“外轮廓线”全部在“Object”图层,为“白色”；

“虚线”全部在“Hidden”图层,为“红色”；

“中心线”全部在“Center”图层,为“黄色”；

“尺寸标注”全部在“Dimension”图层,为“绿色”；

“剖面填充线”全部在“Section”图层,为“蓝色”；

“注释”全部在“Notes”图层,为“绿色”。

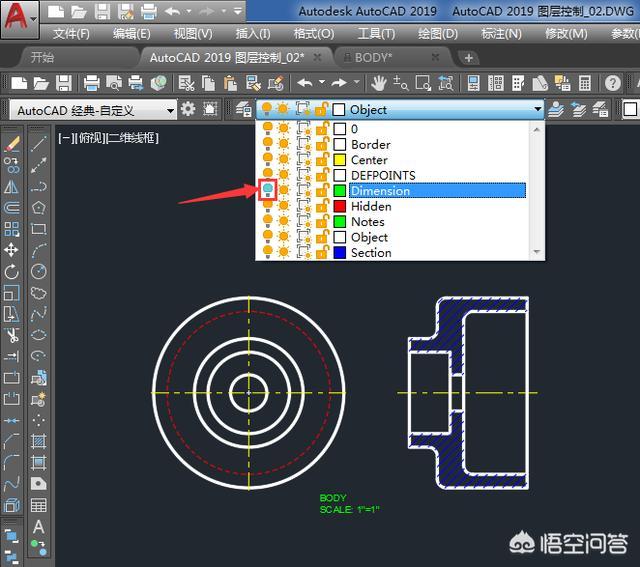

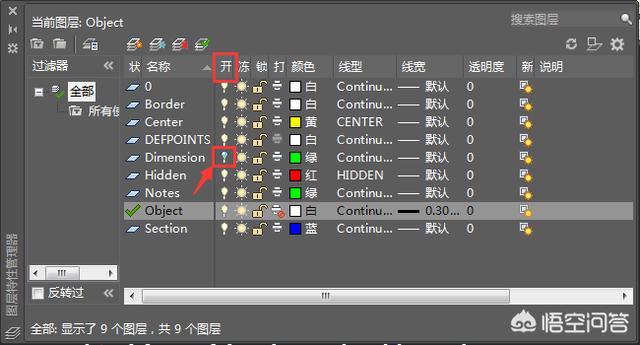

点开“图层控制”工具栏的下拉。在“Dimension”图层前面的“灯泡”图标上点击一下关闭该图层。因为所有尺寸标注都在“Dimension”图层上。所以尺寸标注就都不显示了。也不可以用绘图仪输出它们。在重新生成图形时。被关闭图层上的对象仍将被重新生成。

也可以用“图层特性管理器”来进行图层控制的操作。如下图。再次点击“Dimension”图层前面的“灯泡”。会再次打开该图层。

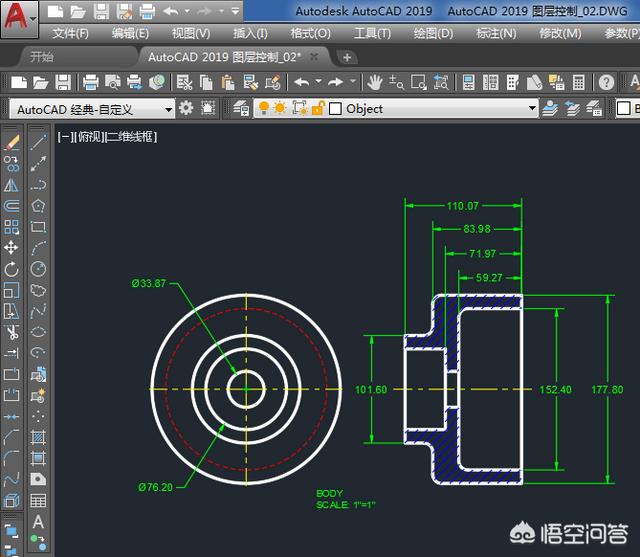

此时。“Dimension”图层上的对象又都全部显示出来。并且可以用绘图仪输出它们。

2、冻结/解冻

冻结图层后。该图层上的对象不能在屏幕上显示或者由绘图仪输出。在重新生成图形时。被冻结图层上的对象不被重新生成。

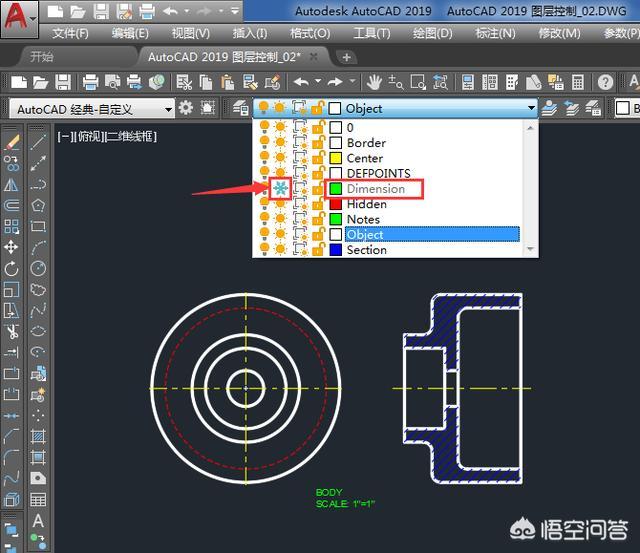

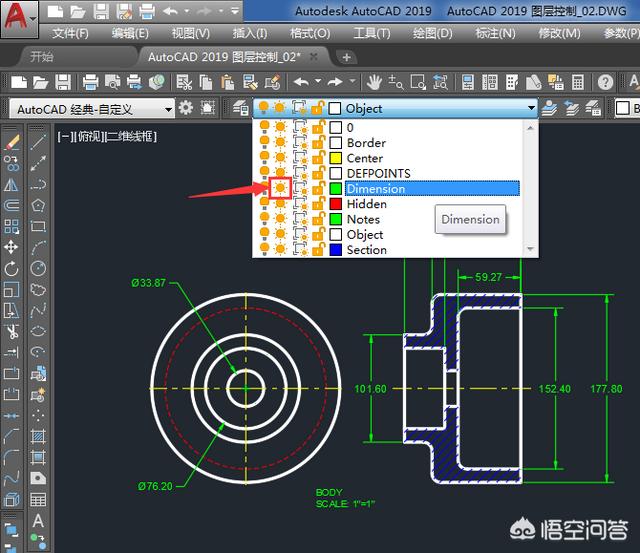

点开“图层控制”工具栏的下拉。在“Dimension”图层前面的“太阳”图标上点击一下冻结该图层。

可以看到“太阳”图标变为“雪花”图标表明该图层已经被冻结了。因为所有尺寸标注都在“Dimension”图层上。所以尺寸标注就都不显示了。也不可以用绘图仪输出它们。在重新生成图形时。被冻结图层上的对象不被重新生成。

3、锁定/解锁

图层锁定后。我们只能观察该图层上的对象。不能对其进行编辑和修改。但对象仍可以显示和绘图输出。

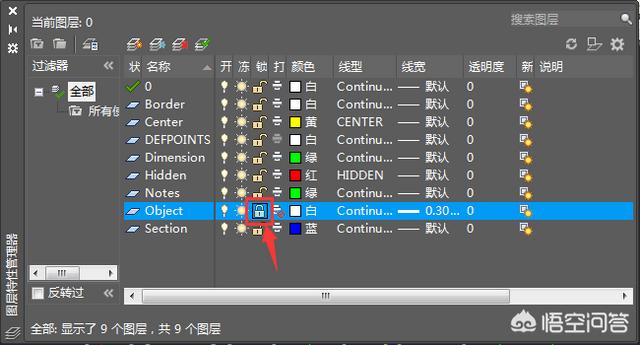

在“Object”图层上的“锁”图标上点击一下“锁定”该图层。

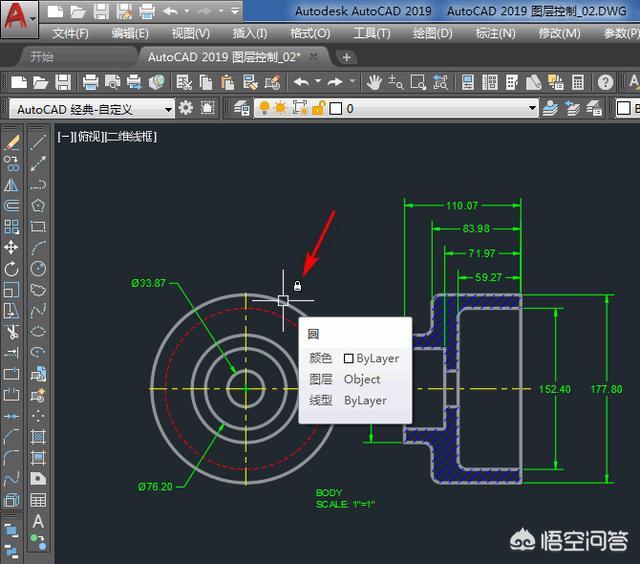

会发现所被锁定图层上的对象变为“灰色”。当光标放在其层上的任一对象上时。会显示“锁定”的图标。

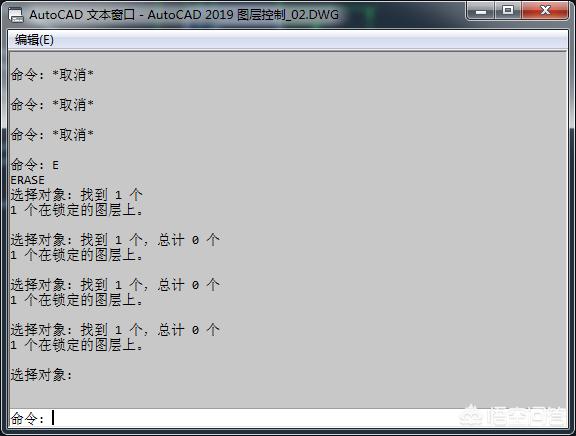

尝试后还发现。无法编辑和修改被锁定图层上的对象。当在绘图的过程中。觉得某些对象已经绘制完成。无需进行编辑和修改。又怕被误操作时。就可以锁定这些对象所在的图层以避免对它们误操作。

4、打印/禁止打印

禁止打印图层后。该图层上对象将不被绘图仪打印输出。

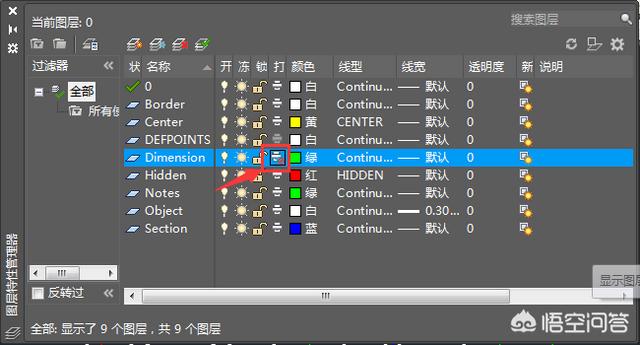

如下图所示。在“Dimension”图层上的“打印”图标上点击一下。变成“禁止打印”。

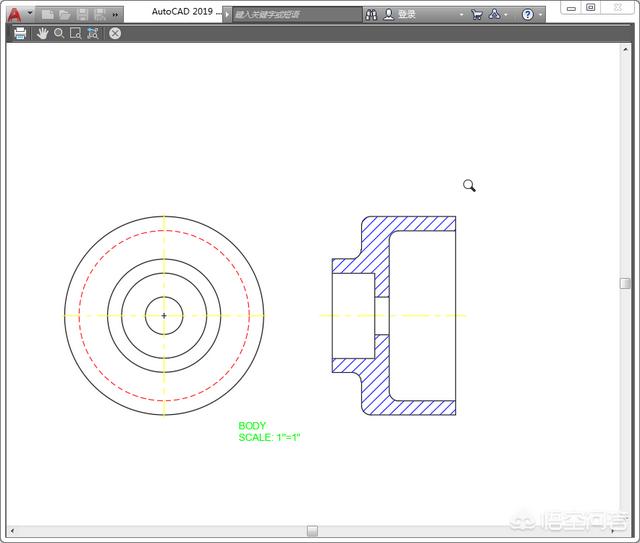

因为所有尺寸标注都在“Dimension”图层上。当进行打印时。该图层上的尺寸标注将都不被打印出来。但它们仍能正常在屏幕上显示。下图为打印预览。

5、图层透明度控制

图层透明度是可以更改的。以满足我们对绘图的需要。

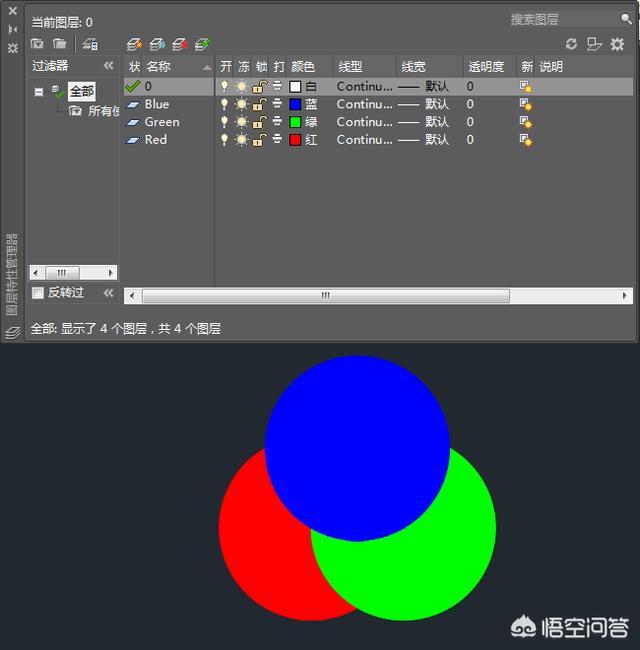

还是以实例来进行讲解。如下图。有红、绿、蓝三个圆。它会分别放在Red、Green、Blue三个图层上。因为它们之间有的部分互相重叠。所以看不到重叠部分下面的图形情况。

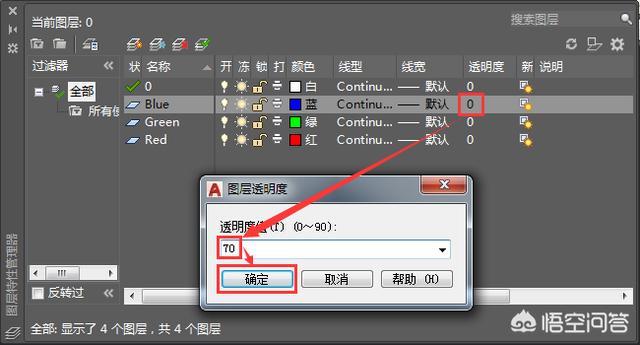

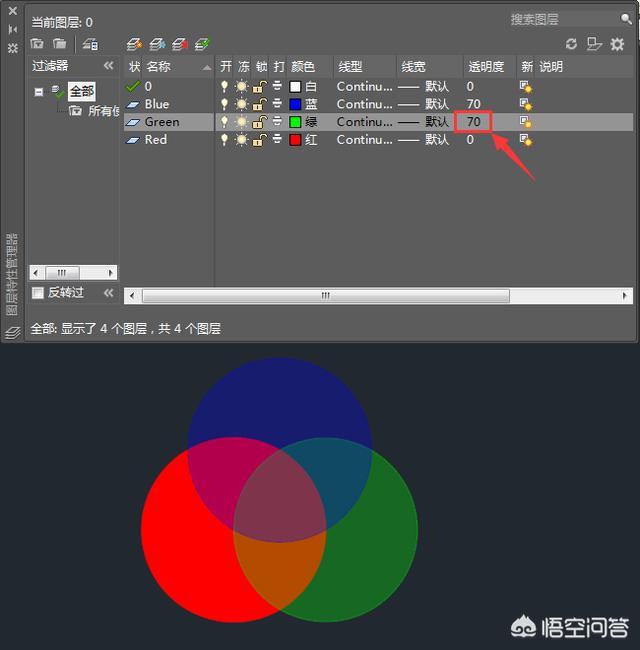

在“Blue”图层的透明度上点击一下。然后在“图层透明度”对话框中输入“70”。点击“确定”。

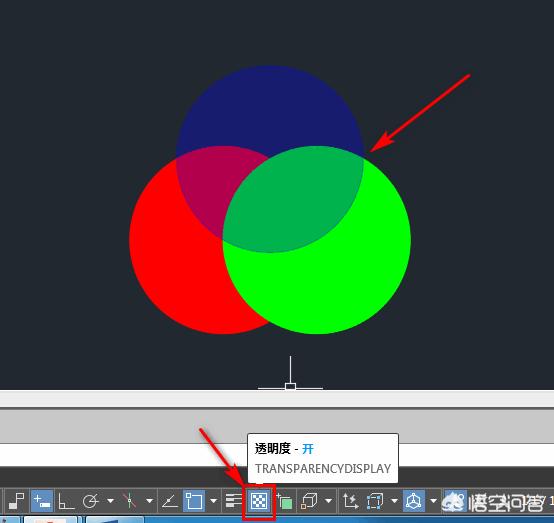

打开状态栏上的“透明度”按钮。可以看到被“蓝色圆”遮挡的图形显示出来了。

同样把“绿色圆”所在的“Green”图层的透明度也设置为“70”。就可以看到红色圆的情况了。

看了上面的讲解。您弄清楚了吗？如果您还有疑问。可以留言。我们一起共同探讨。我是【推优创意】。专注软件教学和软使用件疑难问题解答。欢迎关注我。

其他观点：

CAD设计师在进行设计建筑图的时候。一张图纸内往往有着很多的图层。但是有的我们所绘制的建筑图内的图形是插入的块。这样我们就对于整个图纸的图层有点不清楚。有用的时候方便便于进行观看。CAD中如何对图层进行修改颜色与锁定？想学习的小伙伴不妨跟着小编一起来看下面操作：

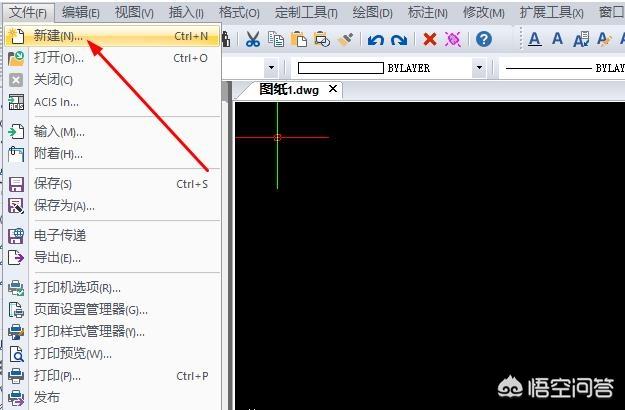

第一步：找到我们电脑桌面上方的迅捷CAD编辑器图标并用鼠标进行点击。进入操作界面后点击界面上方的新建命令。在绘图工具上边从新建立一张图纸。

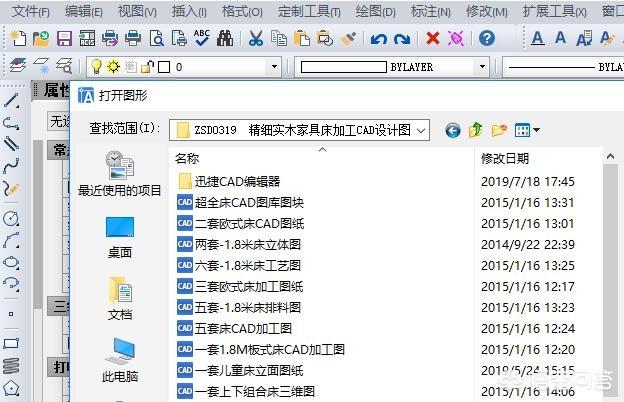

第二步：或者你也可以直接点击界面上的文件—打开命令。在界面弹窗内打开你所需要的图纸文件。然后格式窗口。在下拉框内我们直接找到图层管理命令。点击进行激活。

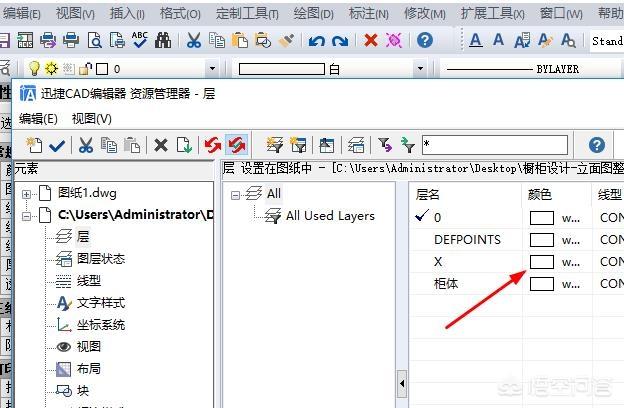

第三步：这时候界面中会出现一个弹窗。我们在这个弹窗内快速的把图纸内的图层颜色、锁定这两个命令进行找到。之后我们进行点击设置。

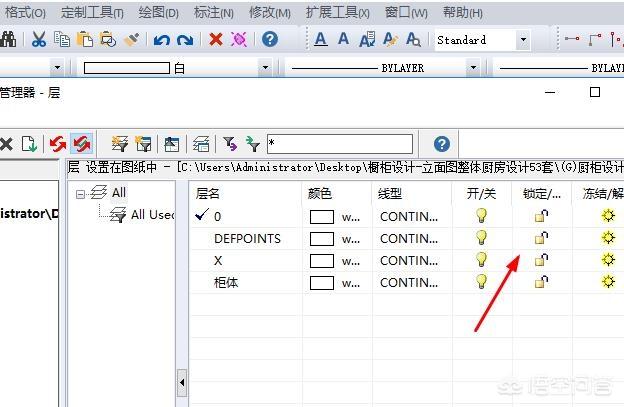

第四步：用鼠标点击我们我们需要进行修改图层颜色的命令。界面会出现颜色弹窗。在里面根据要求或者自己的喜好进行选定即可。对于图层的锁定更简单。只需要找到锁定命令。然后进行点击你锁定的图层即可。

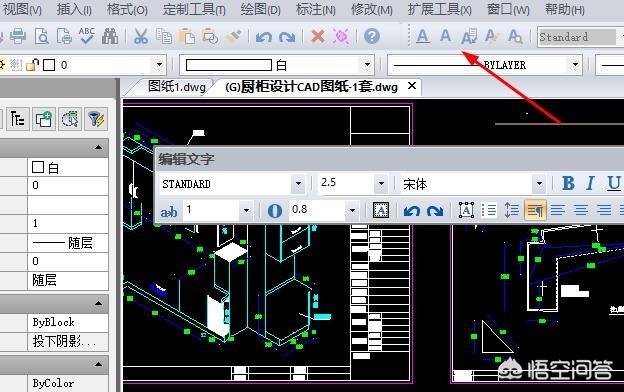

第五步：如果你想对图纸进行文字标注。我们可以点击界面上方中的文字图标。之后在图纸上找到需要进行文字标注的点。在这里面输入你想要进行输入的文字。

怎么样？对于小编以上所分享的CAD中对于图层的颜色、锁定如何设置。你们都学会没？不懂的地方小编建议你还是自己动手操作一遍最好。希望对各位CAD设计师有所帮助！
